液体静力水准仪结构与原理详解

液体静力水准仪是一种高精度的测量设备，主要用于监测地面或建筑物的沉降情况。以下是其结构组成、工作原理、使用方法及用途的详细说明：

结构组成

1. 主体部分：
   • 包含高精度压力传感器，用于测量液体压力的变化，进而计算监测点的沉降数据。
2. 储液罐（基准罐）：
   • 用于储存液体，通常使用防冻液或气泡较少的凉白开。
   • 安装在基准点上，位置高于各个监测点，提供稳定的基准液面，防止监测点之间的干扰。
3. 连接管（液管）：
   • 采用聚乙烯硬塑料管，连接各个静力水准仪和储液罐，形成连通器系统。
   • 管内充满液体且无气泡，确保液体自由流动，保持各容器液面水平。
4. 数据采集器：
   • 收集各传感器的测量数据，通过无线网络传输到云平台或监控中心。
5. 支撑与安装组件：
   • 包括基座和三脚架，用于固定静力水准仪，确保测量过程中仪器稳定。
   • 基座通过M4螺丝或胶粘方式固定在监测点上。
6. 气管：
   • 连通大气，平衡系统内外气压，避免气压变化影响测量结果。
   • 安装时需做好防水措施，防止水分进入影响精度。

工作原理

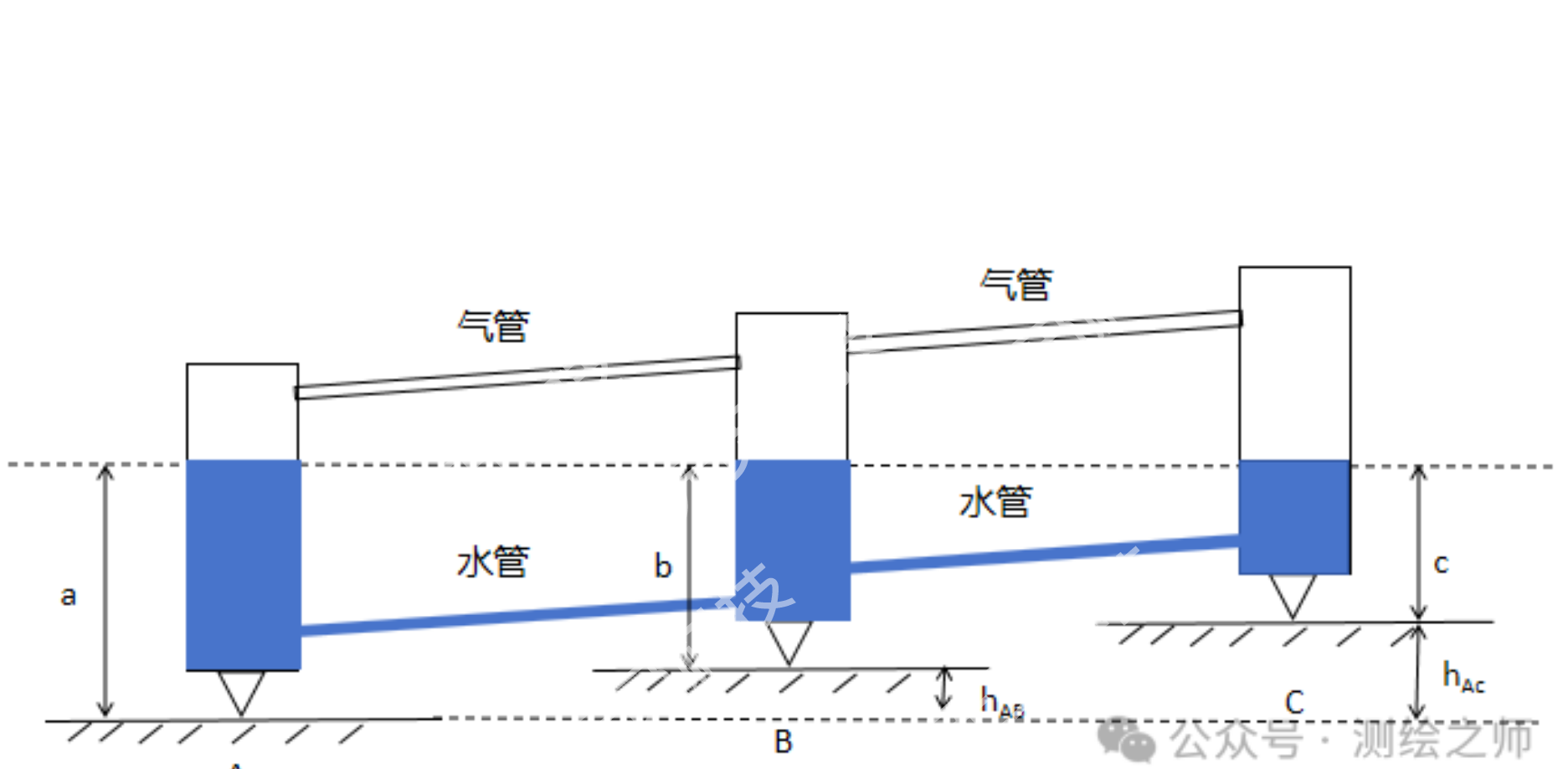

液体静力水准仪基于连通器原理工作：

• 在连通管中注入同一液体，当连通器静止时，各容器内的液面保持相平。
• 通过测量静止液面相对地面的高度，确定两点之间的高差。

使用方法

1. 安装：
   • 将一个观测装置安置在基准点上，其他装置固定在变形点上。
   • 在储液罐中加入液体。
2. 初始观测：
   • 待液面静止后，通过传感器读取每个测点的初始值。
3. 后期观测：
   • 如果某点发生下沉或上升，液面会相应变化。
   • 通过读数装置读取当前值，与初始值比较，得到沉降变化量。

用途

液体静力水准测量具有以下优势：

• 高精度：测量精度高，人为误差小。
• 自动化：采用电子传感器读数，实现自动化测量。
• 广泛适用：适用于大坝廊道、建筑物内部等传统光学水准法难以观测的场所，提高监测范围和效率。
