层土体水平位移监测：测斜仪与测斜管的应用与原理
引言
层土体水平位移监测是岩土工程、地质灾害防治和基础设施建设中至关重要的一环。通过监测土体的水平位移，可以评估土体的稳定性，预测潜在的地质灾害，并为工程设计提供科学依据。测斜仪和测斜管是层土体水平位移监测中常用的工具，本文将详细介绍其工作原理、应用场景及优势。
一、层土体水平位移监测的重要性
层土体水平位移是指土体在水平方向上的移动或变形，通常由以下因素引起：
- 自然因素：如地震、降雨、地下水位变化等。
- 人为因素：如基坑开挖、隧道施工、堆载等。
水平位移的积累可能导致土体失稳，引发滑坡、塌方等地质灾害。因此，实时监测层土体水平位移对于保障工程安全和环境保护具有重要意义。
二、测斜仪的工作原理
测斜仪是一种用于测量土体内部水平位移的高精度仪器，其核心部件是加速度传感器。测斜仪通过测量倾斜角度变化来计算土体的水平位移。
1. 测斜仪的组成
- 探头：内置加速度传感器，用于测量倾斜角度。
- 电缆：连接探头和数据采集设备，传输测量数据。
- 数据采集仪：记录和处理测量数据。
- 测斜管：预埋在土体中，为测斜仪提供测量通道。
2. 测量原理
测斜仪的探头沿测斜管逐段测量倾斜角度，通过积分计算水平位移。具体步骤如下：
- 将探头放入测斜管底部，记录初始位置。
- 逐段提升探头，测量每段的倾斜角度。
- 根据倾斜角度和测段长度，计算每段的水平位移。
- 累加各段的水平位移，得到土体的总位移。
3. 测斜仪的优势
- 高精度：可检测微小的水平位移（通常精度为0.01mm/m）。
- 实时监测：支持长期连续监测，数据可实时传输。
- 适应性强：适用于各种土体和复杂环境。
三、测斜管的作用与安装

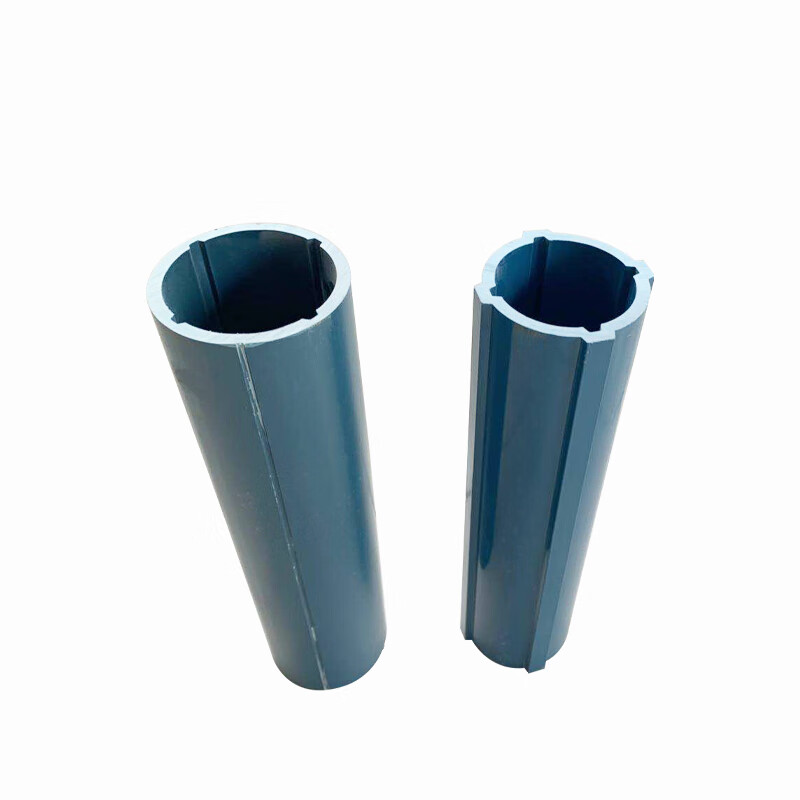

测斜管是测斜仪测量的基础，通常由PVC或铝合金制成，具有良好的抗压性和耐腐蚀性。
1. 测斜管的安装步骤
- 钻孔：在监测区域钻孔，孔径略大于测斜管外径。
- 安装测斜管：将测斜管垂直放入钻孔中，确保其与土体紧密接触。
- 回填：在测斜管与钻孔之间注入水泥浆或砂土，固定测斜管。
- 校准：安装完成后，使用测斜仪进行初始校准，确定基准值。
2. 测斜管的优势
- 稳定性高：为测斜仪提供稳定的测量通道。
- 耐久性强：适用于长期监测。
- 灵活布置：可根据监测需求调整安装深度和位置。
四、测斜仪与倾斜管的应用场景
测斜仪和测斜管广泛应用于以下领域：
- 基坑监测：监测基坑开挖过程中周围土体的水平位移，确保施工安全。
- 边坡稳定性监测：评估边坡的稳定性，预测滑坡风险。
- 隧道工程：监测隧道施工对周围土体的影响。
- 大坝监测：评估大坝基础的变形情况。
- 地质灾害防治：监测滑坡、泥石流等灾害的发育过程。
五、技术发展趋势
随着科技的进步，测斜仪和倾斜管技术也在不断发展：
- 智能化：集成无线传输技术，实现远程实时监测。
- 高精度化：采用更先进的传感器，提高测量精度。
- 多功能化：结合其他监测设备（如应变计、水位计），实现多参数综合监测。
六、总结
测斜仪和测斜管是层土体水平位移监测的核心工具，具有高精度、实时性和适应性强等优势。通过科学安装和合理使用，可以为岩土工程和地质灾害防治提供可靠的数据支持。随着技术的不断进步，测斜仪和测斜管将在更多领域发挥重要作用，为工程安全和环境保护提供坚实保障。
