一、产品简介：
该机用于评定齿轮或润滑油抗胶合承载能力的试验。
二、适用范围
润滑剂承载能力测定法（CL-100齿轮机法）SH/T0306-92、齿轮胶合承载能力试验方法GB/T13672-92。(按用户要求可定制)
三、主要技术性能指标：
- 最大扭矩：1kN．m；
- 最大载荷级：13级；
- 温度控制精度：±2ºC；
- 驱动电机功率：5/8kw；
- 驱动电机转速：1450/2880r/min；
- 试验齿轮箱容量（轴中心线至箱底面的部分）：25L；
- 加热功率：5×3=1.5kw；
- 主机外型尺寸（长×宽×高）1390×705×1082mm。
四、工作条件
试验机应在下列条件下工作：
1、电源电压的波动范围不应超过额定值的±10%，频率的波动范围不应超过额定值的2%；
2、试验机应水平安装，安装基础须平稳，主机工作台纵横方向水平误差应不超过0.2/1000；
3、室温10ºC-35ºC；
4、环境无震动，无强磁场干扰，无腐蚀性介质；
5、相对湿度不大于80%。
五、结构特征与工作原理
5、1加载方式
该机是一种动力闭环结构，加载方式采用加载杆挂砝码的方式。
加载杆挂在加载离合器的槽轮上，加挂砝码后，通过紧固加载离合器的螺母，将加载离合器上的两个槽轮拧紧，取下砝码及加载杆，在扭矩测量离合器上可读出扭矩。
5、2试验机的主轴传动装置
轴2是主动轴，轴1是被驱动轴。
5、3安装与调整
将试验机主机放在水平地板上，垫上三块垫铁，在试验机的台面上放置一水平仪，通过调整垫铁，使试验机主机工作台纵横方向水平误差不超过0.2/1000。
该试验机主机应与控制柜分开放置，以隔离主机运转时产生的噪音及试验油产生的刺激性气味。试验机启动后，人员不要进入放置主机的房间内。
试验步骤按照《润滑剂承载能力测定法（CL-100齿轮机法）SH/T0306-92》的规定。
5、4电器部分
电控柜面板分三部分，电控部分装有电源、电机开关控制按钮；温度测量部分装有两块智能仪表；时间、转数测量部分装有显示时间、转数的显示窗口，清零预置等装置。
插上电源线后，按下电源部分的“开”按钮，整个机器处于通电状态；按下电源部分的“关”按钮，整个机器处于断电状态；按下电源部分的“开”按钮后，按“低速”按钮，电机将以1450r/min的转速运转；按下“电机停”按钮，电机将停止运转。
5、5温度控制部分
试样的加热及温度的控制，都通过温度控制表和调功器来实现。在温度控制表的右侧有一个纽子开关，掰到“开”的一边，温度控制表接通电源，掰到“关”的一边，温度控制表断开电源。调功器开关操作相同，通过对温控表的设置和调功器的操作，可以实现对试验温度的控制。
5、6转数装置部分的操作
拨动转数显示窗口下的拨盘，可预置电机转数；按“清零”键，可清除转数显示窗口上显示的转数。
5、7时间装置
当按下“分、秒”按钮时，时间显示窗口上显示的数字以秒为单位，拨盘预置的数字以秒为单位；当将“分、秒”按钮按上来时，时间显示窗口和拨盘预置的数字分别以分为单位。时间显示窗口下的拨盘可预置试验时间，按“复位”按钮，可清除时间显示窗口上的数字。
在试验中如果轮齿折断或齿轮上的载荷有不正常增大时，超载自动保护装置就会自动停车。

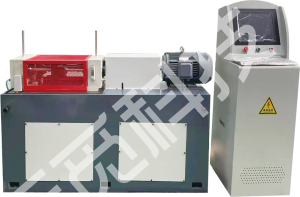

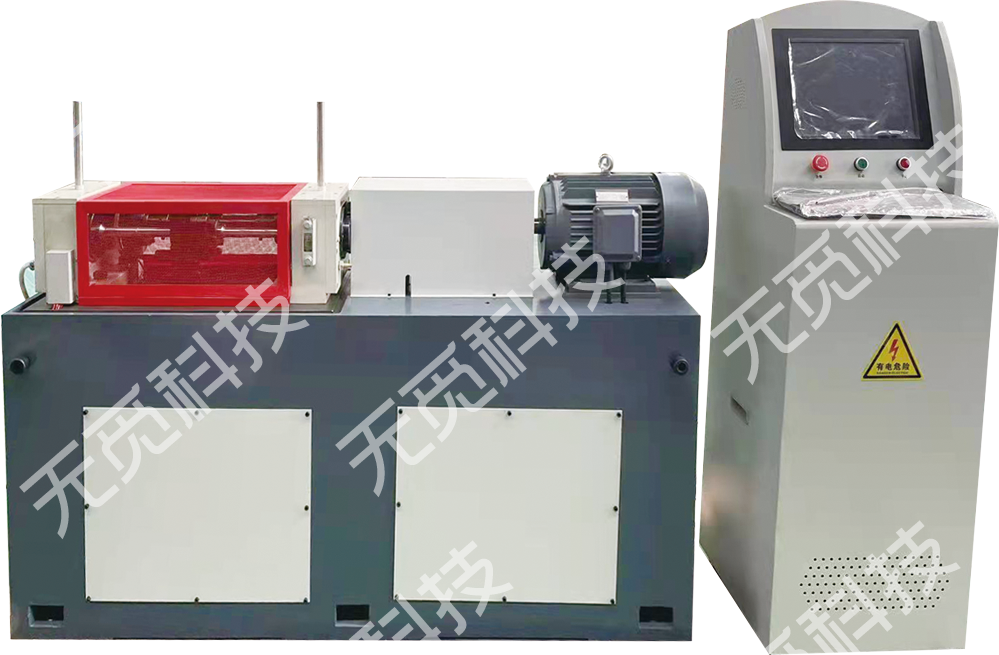

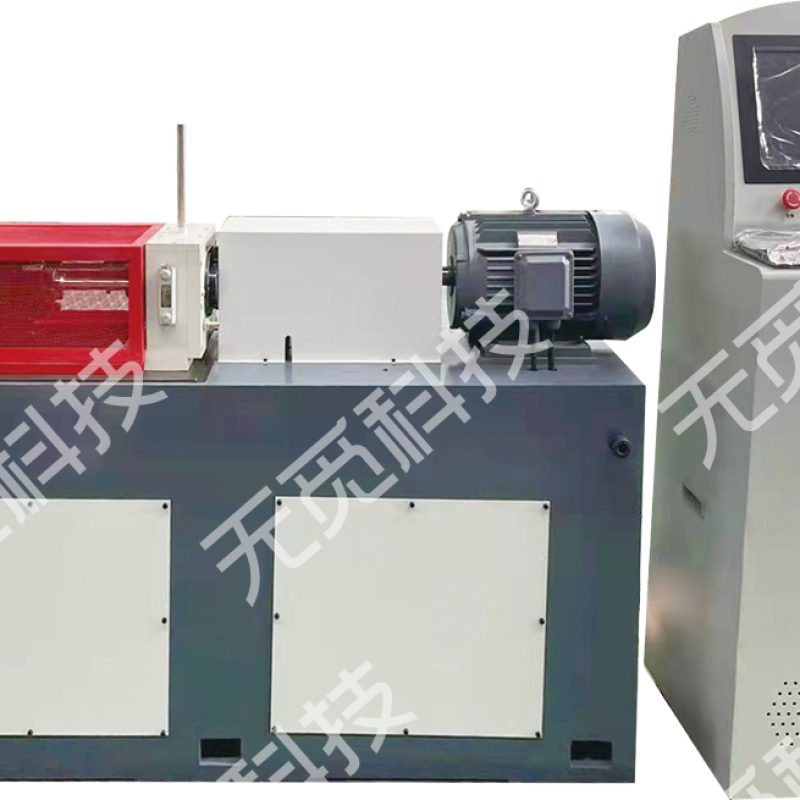

（齿轮机外观图如下，具体以实物为准）
