一、产品简介

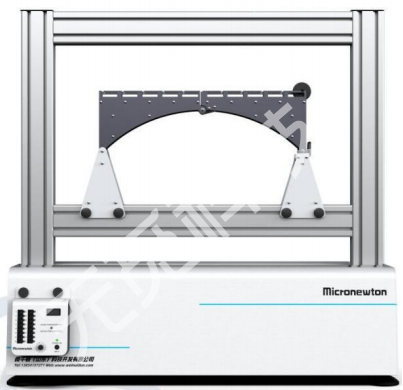

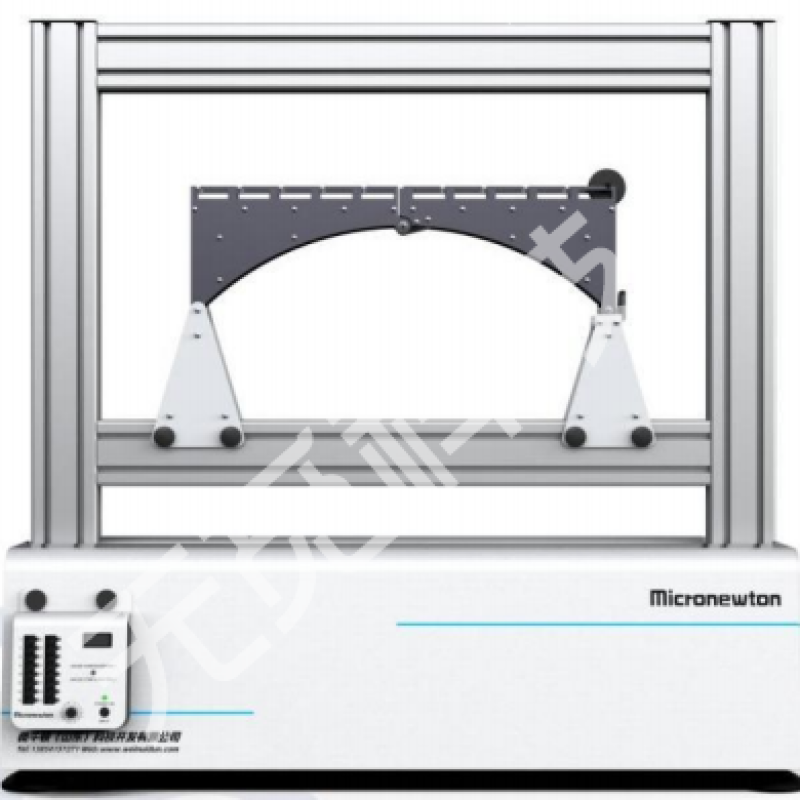

本产品设置和执行与三铰拱相关的实验。该设备清楚地教授所涉及的原理，并为研究提供实际支持。它由两个支架(或弹簧)和两个对称的半桥组成，桥的顶部用销连接。左半部分永久固定在支架上(销只允许旋转运动)。右侧可以旋转并 向上滑动到电子测力传感器。测力传感器提供并测量拱产生的水平反作用力。可以通过直接用传感器测的方式进行各节点约束力以及位移的测量、涉及三铰拱、三跨梁模型的不同载荷下的约束力与位移实验
二、技术指标
1.配套水平推力测试模块；
2.配套三种拱轴线线型（二次抛物线，悬链线，圆弧线）的三铰拱各一组，三跨连续梁1组；
3.配套力及位移传感器；
（1）触力传感器：
1）供电：DC12V
2）量程：0-1500g
3）输出：0-360mV
4）灵敏度：0.24mV/grf
5）重复性：±0.2%Span
6）反应时间：1.0ms
7）工作温度：-40℃～+85℃
8）储存温度：-55℃～+105℃
9）震动：0-2kHz，20g 正弦
（2）位移传感器：
1）灵敏度：（23±5℃）2mV/mm@2V
2）有效行程：10mm
3）机械行程：10+3mm
4）分辨率：0.005mm
5）非线性误差：0.5%
4.数字力显示器×1；
21）功耗：约10W
5.提供结构力学实验系统数据采集分析软件和李生软件，可供教学实验时采集及有限元分析扩展使用；
6.配套压力测量传感器模组×1；
7.配套钢尺×1；
8.配套码100g×2、200g×2、300g×2；
9.配套演示教具×1；
10.尺寸：950×150×220mm；
11.产品质量：约10kg；
12.配套铝合金刚性梁×1；
13.配套铝合金柔性梁×1；
14.配套黄铜制梁×1；
15.配套砝码盘×5；砝码质量150×10g；
三、实验内容
实验一：点荷载在三铰拱上移动
确保力显示器读数为零，然后将特殊的300g质量放在拱形轨最左侧的凹槽中。记录力显示器的读数。沿拱门顶部一次移动一个凹槽。记录每个位置的力显示器读数。利用所提供的公式计算每个位置的理论水平反力。记录这些值。在输入实验值和计算值的同时，绘制水平反作用力与HA的距离图。得出水平反力和荷载之间的关系，在何处可以放置荷载以达到最大水平反作用？提供的公式是否准确地预测了拱的性能？
实验二：三铰拱的均布荷载
