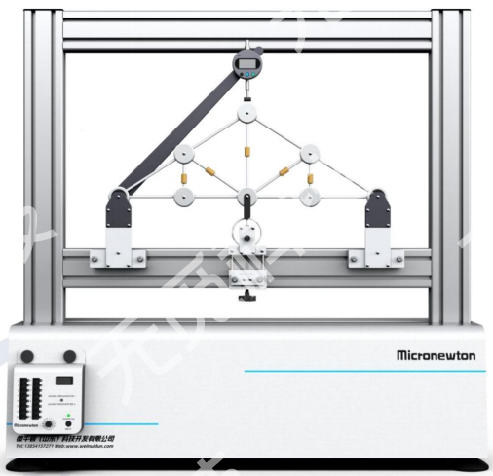

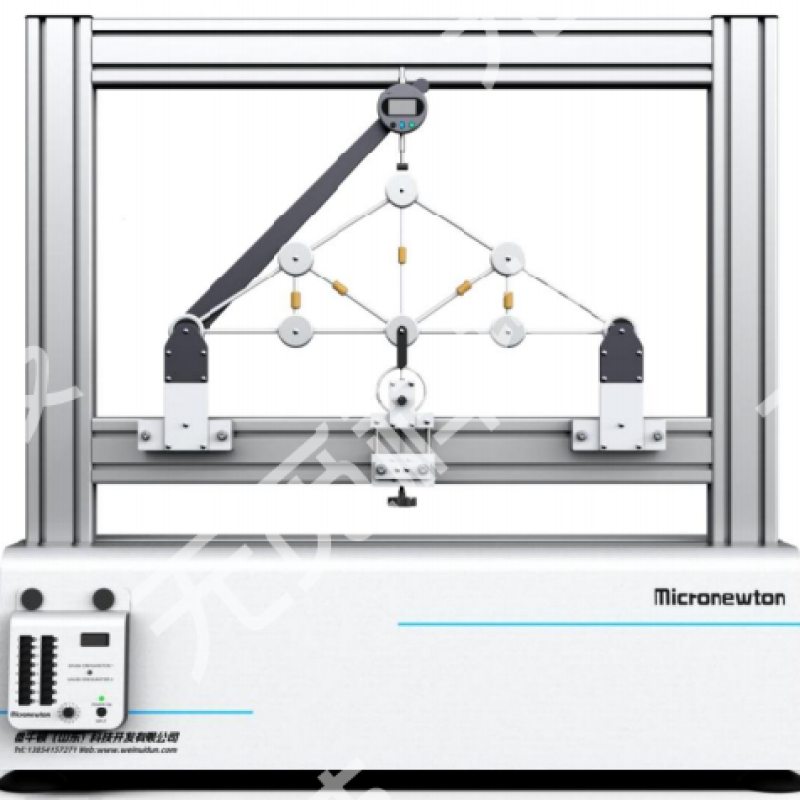

MST-07 桁架内力与位移测试装置

一、产品简介

适用于机械工程、土木工程和结构工程专业学生的高质量结构教学模块；可进行安全的静定和超静定结构实验；可进行安全的铰接框架实验；可验证的实验结果；理想的课堂演示设备，学生可配对实验，也可进行小组实验。可以通过直接用传感器测的方式进行各节点内力以及位移的测量、涉及超静定桁架及静定桁架负载下的内力与位移测试。

二、技术指标

1.配套静定桁架1组；

2.配套超静定桁架1组；

3.配套16通道静态应变仪1台；

（1）位移显示装置
1）供电：AC220v
2）通道：16路
3）通讯：以太网，频率循环范围5Hz~55Hz~5Hz驱动振幅（峰值）0.19mm，扫频速率小于或等于1倍频程/min，在共振点上保持时间10min振动方向x、y、z

5）通道数：16测点(通道)，可通过以太网实现无限通道的扩展
6）输入方式：DIF_DC

7）应变量程：土600004E
8）应变示值误差:±(0.5%red+3ue)
9）零点漂移:不大于2ue/4h;（可定制）（输入短路，半桥状态下预热半小时，恒温,
在最大增益时折算至输入端)
10）应变片灵敏度系数：可手动设置，并10~3.0自动修正
11）供桥电压(DC):2V，最大输出电流:30mA/CH
12）供桥电压精度:不大于0.1%
13）供桥电压稳定度：不大于0.05%/h
14）自动平衡范围:±30000μE
15）电压量程:+60mV、0~2V分档切换
16）电压示值误差:不大于0.5%F.S
17）噪声:不大于0.5μe(峰峰值)
18）供电方式:①交流供电:交流220V±10%50Hz±2%；②直流供电:10V~36V，支
持车载12V直流电源供电
19）显示屏尺寸:7英寸
20）内置存储容量:8GBcroNewton
21）功耗:约10W

4.提供结构力学实验系统数据采集分析软件和孪生软件，可供教学实验时采集及有限元分析扩展使用；

5.尺寸：600×160×400mm；

6．产品质量：约8.5kg；

7.配套负载实验模组×2；拉压式传感器量程100KG，精度0.1%；

8.配套数字挠度计×1；量程0-12.7mm，精度0.01；

9.为了教学使用的便利性及直观性，该装置需为桁架结构设计，并搭配结构力学实验所需的数据采集棒。

三、实验内容

实验一：研究不同框架的弓形标记法、应变、应力、力和挠曲，包括瓦伦大梁和屋架，不同框架的比较

实验二：研究在以下结构中的应变、应力、力及挠度：静定结构、超静定结构
