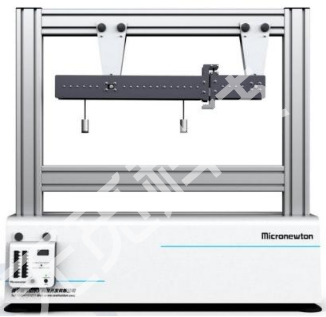

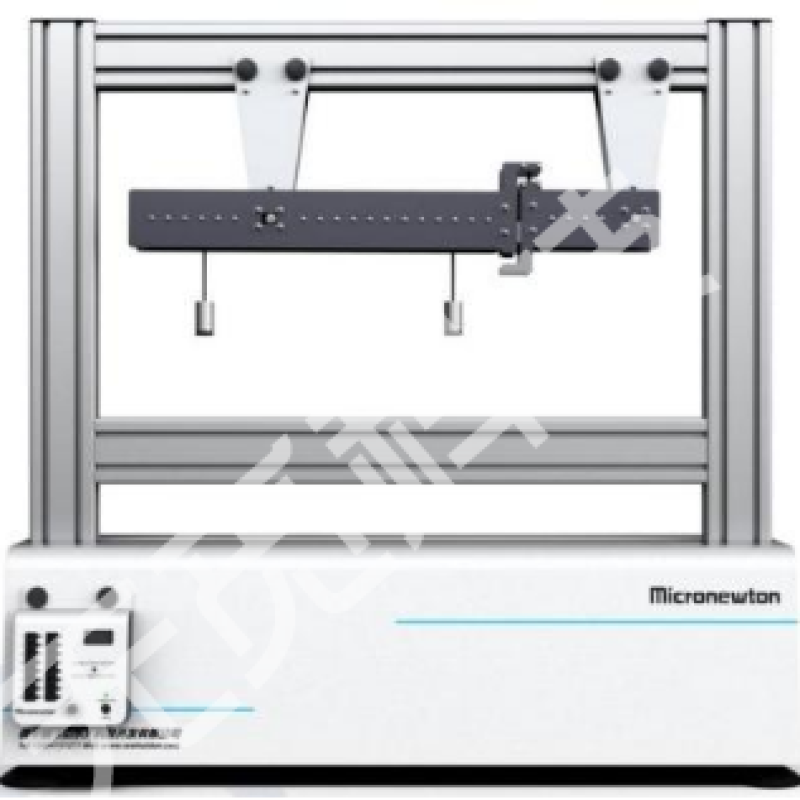

静定梁内力与位移测试装置

产品简介

适用于机械工程、土木工程和结构工程专业学生的高质量结构教学模块，学生使用带有砝码的挂钩对设定的位置 施加载荷。施加载荷位置的弯矩变化，远离施加载荷位置的弯矩变化，测试其它载荷情况，包括可在梁上移动的载荷。可进行安全的横梁和悬臂梁的挠曲实验。

数字力显示器在实验过程中显示力 的大小。数字挠度计显示器显示梁的挠度，面板上的刻度显示挠度计、载荷和支点位置。提供可选自动数据采集模块，用于自动采集实验数据。

支持单跨静定梁截面内力(弯矩、剪力)测试，支持静定梁(单跨、多跨)位移测试，包含影响力线实验单元，每套包含框架一个及相关实验模块。

技术指标

1.弯矩测试模块

(1)应变片BE-350-2AA:   电阻值：350欧，灵敏系数：±1%,级别A;

(2)应变片BE-350-3AA:  电阻值：350欧，灵敏系数：±1%,级别A;

(3)数字千分表：量程：0-12.7mm、分辨率0 . 001mm;

2.剪力测试模块

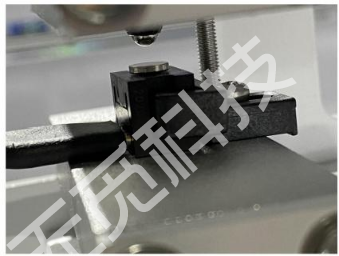

(1)触力传感器：

1)供电： DC12V

2)量程：0-1500g

3)输出：0-360mV

4)灵敏度：0.24mV/grf

5)重复性：±0.2%Span

6)反应时间：1.0ms

7)工作温度：-40℃~+85℃

8)储存温度： -55℃~+105℃

9)震动：0-2kHz,20g   正弦

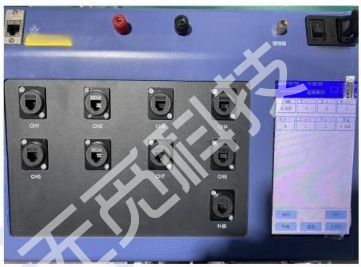

3.数字力矩显示器

(1)采集模块

1)供电： AC220v

2)通道：8路

3)通讯：以太网，精度不小于1%

4)通道数：8测点(通道),可通过 以太网实现无限通道的扩展

5)输入方式：DIF_DC

6)应变量程：±600004E

7)应变示值误差：±(0.5%red+3ue)

8)零点漂移：不大于2ue/4h; (可定制)(输入短路，半桥状态下预热半小时，恒温，在最大增益时折算至输入端)

9)应变片灵敏度系数：可手动设置，并103.0自动修正

10)供桥电压(DC):2V,  最大输出电流：30mA/CH

11)供桥电压精度：不大于0.1%

12)供桥电压稳定度：不大于0.05%/h

13)自动平衡范围：±30000μ E

14)电压量程：+60mV、0~2V分档切换

15)电压示值误差：不大于0.5%F.S

16)噪声：不大于0.5μe(峰峰值)

17)供电方式：①交流供电：交流220V±10%50Hz±2%;② 直流供电：10V~36V,支 持车载12V直流电源供电

18)显示屏尺寸：7英寸

19)内置存储容量：8GB

20)功耗：约10W

4.配套单跨静定梁测试模块；
5.配套多跨静定梁测试模块：

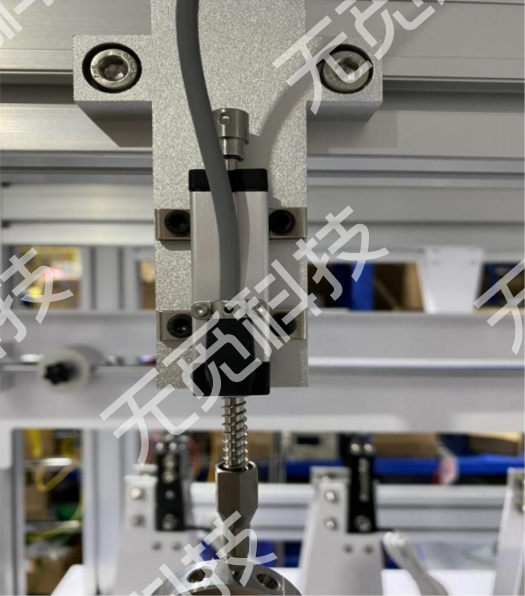

6.配套直线位移传感器
（1）灵敏度：（23±5℃）2mV/mm@2V
（2）有效行程：10mm
（3）机械行程：10+3mm
（4）分辨率：0.005mm
（5）非线性误差：0.5%
