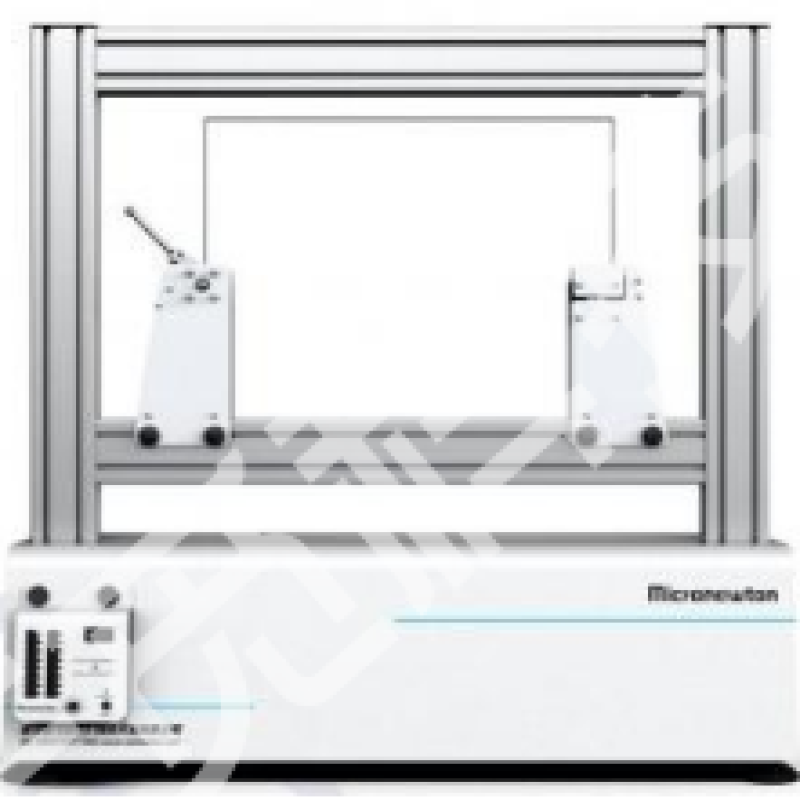

刚架约束力测试装置

一、产品简介

展示了框架挠度和反作用力实验。它由两个支撑(或弹簧)和均匀或非均匀截面的铝合金门式刚架组成。入口的左侧固定在其支架上，并由一个力臂限制其转动。力臂与称重传感器接触，因此测量约束力矩。入口的右侧固定在一个机构上，防止旋转，但允许在水平方向上相对于第二个称重传感器移动。称重传感器反应，因此测量入口产生的水平反作用力。位于入口上角的数字指示器测量摇摆(水平移动)。使用刀架吊架和质量块施加垂直荷载。在实验中，我们将使用力矩、反力和横摆的测量值和计算研究框架的线弹性行为，特别是由于框架或荷载位置的不对称而引起的框架的摇排可以通通直传感器测量方式进行各节点约束力的测量，进行静定刚架超静定刚亲力与弯曲测试

二、技术指标

1.配套力及位移传感器

(1)触力传感器

1)供电：DC12V

2)量程：0-1500g

3)输出：0-360mV

4)灵敏度：0.24mV/grf

5)重复性：±0.2pan

6)反应时间：1.0ms

7)工作温度：-40℃~+85℃

8)储存温度：-55℃~+105℃

9)震动：0-2kHz,20g正弦

(2)位移传感器：

1)灵敏度：(23±5℃)2mV/mm@2V

2)有效行程：10mm

3)机械行程：10+3mm

4)分辨率：0.005mm

5)非线性误差：0.5%

2.配套八通道数字力

(1)位移显示装置

1)供电：AC220v

2)通道：8路

3)通讯：以太网

4)精度：1%

5)通道数：8测点(通道),可通过

以太网实现无限通道的扩展

6)输入方式：DIF_DC

7)应变量程：±600004E

8)应变示值误差：士

(0.5.d+3ue)

9)零点漂移：不大于2ue/4h;(可定制)(输入短路，半桥状热半小时，恒温，在最大增益时折算至输入端)

10)应变片灵敏度系数：可手动设置，并10~3.0自动位正

11)供桥电压(DC):2V,最大输出电流：30mA/CH

12)供桥电压精度：不大于0.1%

13)供桥电压稳定度：不大于0.05%/h

14)自动平衡范围：±30000μE

15)电压量程：+60mV、0~2V分档切换

16)电压示值误差：不大于0.5%F.S

17)噪声：不大于0.5μe(峰峰值)

18)供电方式：①交流供电：交流 220V±10%50Hz±2%直流供电：10V~36V,支持车载12V直流电源供电

19)显示屏尺寸：7英寸

20)内置存储容量：8GB

21)功耗：约10W

3.配套静定刚架1组，可进行悬臂钢架约束力测量；

4.配套超静定刚架模块1组，可进行超静定刚架约束力测试；
