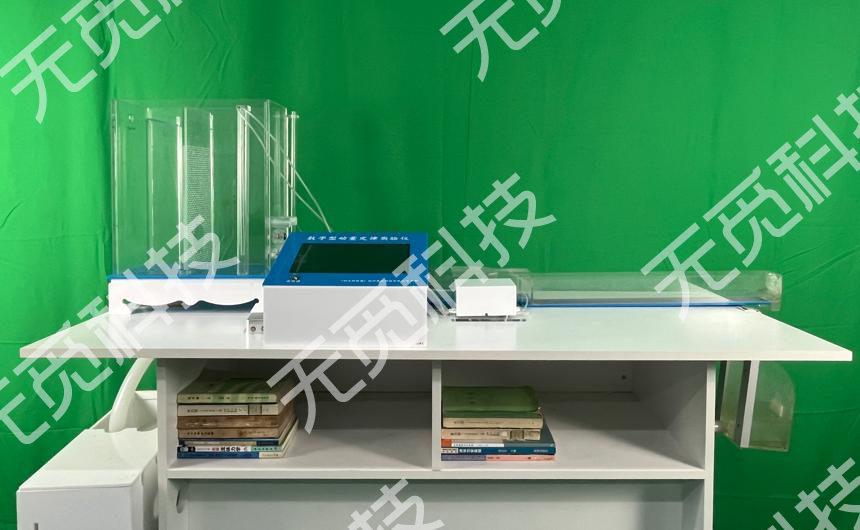

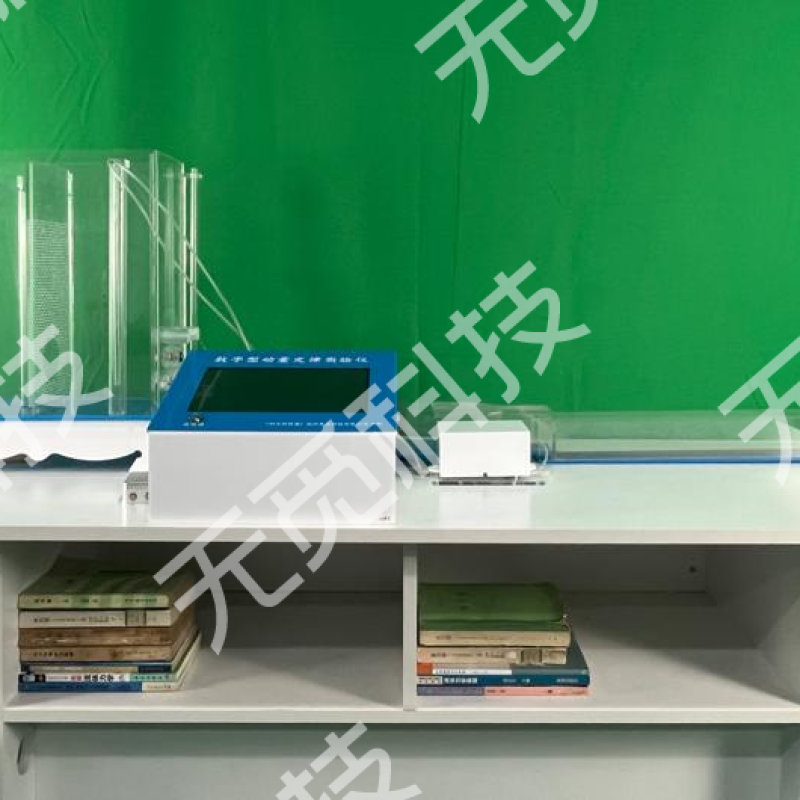

孔口管嘴综合实验仪

[仪器功能]

1、带有触摸屏PLC操作和数据采集功能，嵌入式实验专用软件系统，实验内容多功能，操控一体化。

2、用以训练测量孔口与管嘴的流速系数，流量系数、侧收缩系数，局部阻力系数的技能；

3、实验分析管嘴的进口形状(直角与喇叭)及管嘴类形(直管与锥管)对过流能力的影响。

4、可供分析孔口与管嘴出流各水力要素间相关关系的实验及其他十余项定性、定量实验。

[技术参数]

（1）实验系统配备集成设计的工业级PLC触摸控制系统作为实验数字巡检测控仪，所有电子测控模块（包括220V转直流的多路稳压电源、压力传感器、气阀、气泵和PLC触摸控制系统等）集成化设计的测控箱1个，按照小型化触摸屏斜面朝上的人体工学设计，测控箱除总电源一键安全开关外，无硬件旋钮、开关。

（2）PLC触摸屏屏幕尺寸10英寸，分辨率1024×600像素TFT真彩色LCD，与PLC主板内部电路一体化连接，无机身外多余外接通讯线。

（3）PLC触摸控制系统，无需操作系统支持即可直接打开嵌入式实验测控软件。

（4）触摸控制系统带有多媒体实验操作指南模块、多媒体实验原理模块，多媒体实验分析讨论模块，以及多媒体实验注意事项模块，便于实验教学及学生自主实验。

（5）PLC 一体机配备测控模块：包括软件控制自动加水测压筒模块、传感器（经标定测量精度不大于1%FS）。连接有6通道模拟量输入（4通道测压管水头数据、实时流量数据与零点校准），可巡回电测实时数显模块（各参数测量数显精度为1%FS）。

（6）孔口与管嘴恒压实验箱：设置圆锥型管嘴、直角进口管嘴、圆角进口管嘴、锐缘小孔口，有机玻璃材质，其中直角进口管嘴配置真空度测压计，锐缘小孔口配置收缩断面直径测量机构。

（7）配备专用实验桌，实木板材（非中纤板、密度板），规格≥1500mm×550mm×800mm；自循环供水系统，水泵采用全封闭防水绝缘安全外壳，抗腐蚀机芯（水泵流量和扬程满足上水箱溢流的恒压稳流供水）。电动控制流量调节阀，有机玻璃蓄水箱与恒压供水器。

（8）配套有WEB网络版流体力学云平台实验数据处理软件：可进行实验数据记录表格输入，自动计算得到实验计算数值表，并能以Excel文件格式导出测量、计算各表数据，在计算机端能打印输出各数据计算表。带软件著作权证书。

（9）配套有基于WEB云平台的流体静力学实验虚拟仿真CAI软件和教师学生实验用户管理系统。能同时满足600人以上通过网络WEB登录，进行网上实验操作交互。带软件著作权证书。
