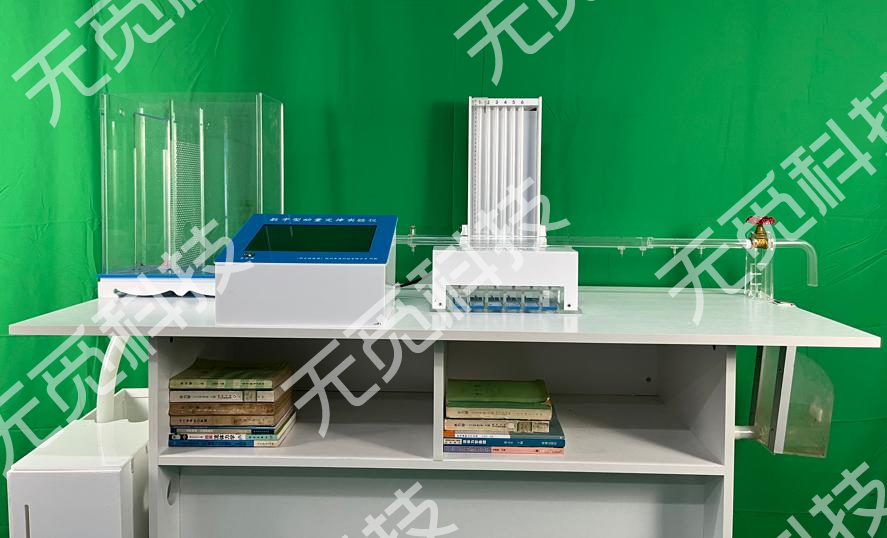

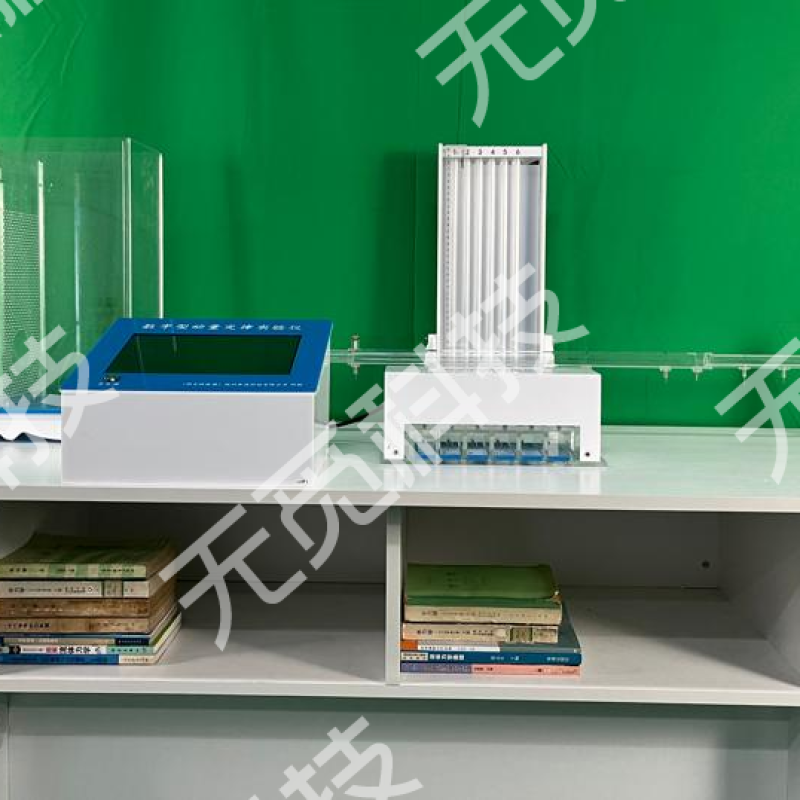

局部阻力综合实验仪

[仪器功能]
1、带有触摸屏PLC操作和数据采集功能，嵌入式实验专用软件系统，实验内容多功能，操控一体化。
2、用于训练三点法、四点法测量局部水头损失与局部阻力系数的技能。
3、验证圆管突扩局部阻力系数的包达公式和突缩局部阻力系数的经验公式。
4、可供局部水头损失的机理分析和突扩与突缩局部水头损失大小关系的比较实验等多项定性与定量实验。
[技术参数]
（1）实验系统配备简约化集成设计的工业级PLC触摸控制系统作为实验专用数字巡检测控仪：
①所有电子测控模块（包括220V转直流的多路稳压电源、压力传感器、气阀、气泵和PLC触摸控制系统 等）集成化设计的测控箱1个。
②PLC 触摸屏幕尺寸10英寸，分辨率1024×600像素TFT真彩色LCD，与PLC主板内部电路一体化连接，无机身外多余外接通讯线，测控箱除总电源一键安全开关外，无硬件旋钮、开关。
③配备无需操作系统支持即可直接打开嵌入式实验测控软件。
（2）PLC一体机配备测控模块：包括软件控制自动加水测压筒模块；流量智能电控调节阀及控制模块；传 感器测控模块。连接有8通道模拟量输入（6通道测压管水头数据、实时流量数据与零点校 准）和2路数字量输入（流量调节电动阀开和关限位），可巡回电测实时数显测控模块。
（3）配备安全辅助模块：具备交互软件的实验系统停止操作和硬件的开关按钮键一键关机功能，并且，为保障实验室管理安全性，实验软件还配有自设定的计时限时自动关机功能。同时，关机操作后，都会自 动排除测压管、测压筒及连接管系统中残留水后再真正关机，实现自动保洁功能。
（4）触摸控制系统带有多媒体实验操作指南模块、多媒体实验原理模块，多媒体实验分析讨论模块，以及多媒体实验注意事项模块，便于实验教学及学生自主实验。
（5）局部阻力实验管道：突扩突缩段组合有机玻璃实验管道，设置6路压力测点，突扩三点法测定、突缩四点法测定；测压系统：6管测压计，带滑尺与校准镜面，测压范围0~400mm，分辨精度0.5mm。
（6）配备实验桌，桌面规格1500mm×600mm×800mm，实木板材（非中纤板、密度板）。自循环供水系统，水泵采用全封闭防水绝缘安全外壳，抗腐蚀机芯（水泵流量和扬程满足上水箱溢流的恒压稳流供水）。电动控制流量调节阀，有机玻璃蓄水箱与恒压供水器。
（7）配套有WEB网络版流体力学云平台实验数据处理软件：可进行实验数据记录表格输入，自动计算得到实验计算数值表，并能以Excel文件格式导出测量、计算各表数据，在计算机端能打印输出各数据计算表。带软件著作权证书。
（8）配套有基于WEB云平台的流体静力学实验虚拟仿真CAI软件和教师学生实验用户管理系统。能同时满足600人以上通过网络WEB登录，进行网上实验操作交互。带软件著作权证书。
