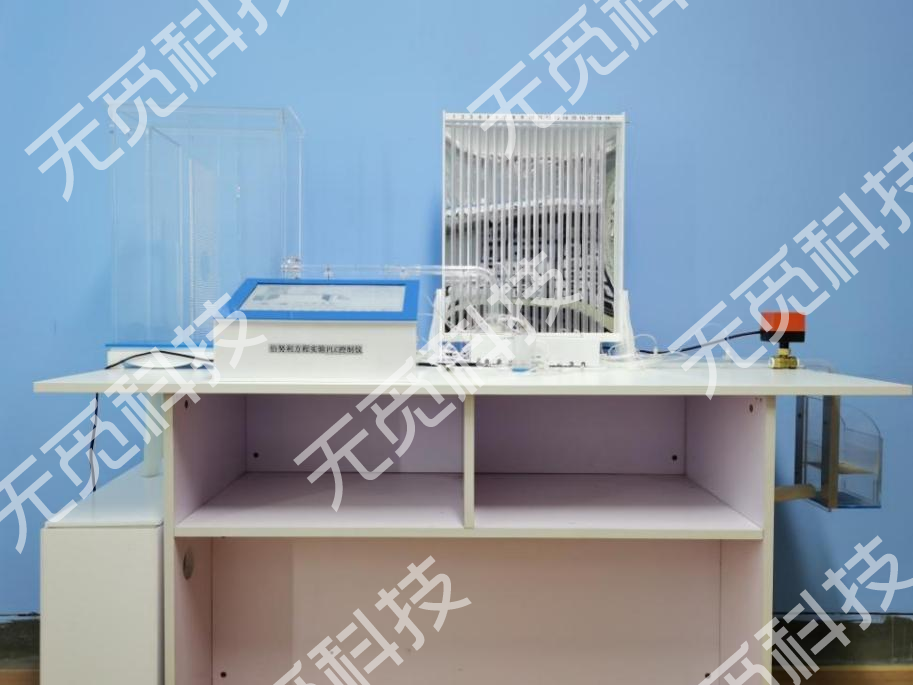

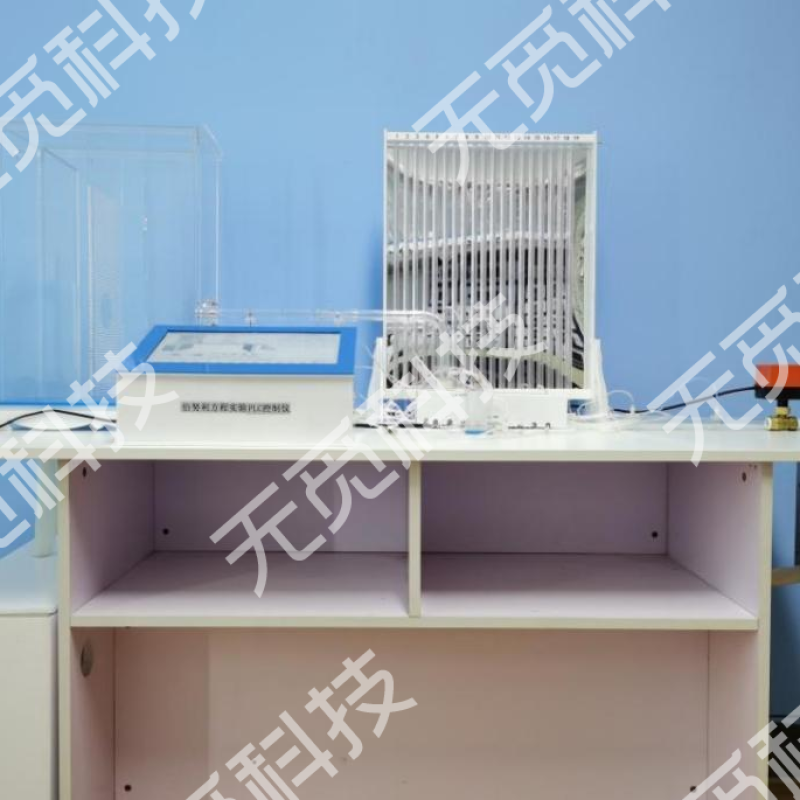

伯努利方程综合实验仪

[仪器功能]

1．带有触摸屏PLC操作和数据采集功能，嵌入式实验专用软件系统，实验内容多功能，操控一体化。

2．用于实验分析研究管流总水头与测压管水头的沿程变化规律及位能、压能、动能，损失能之间的转换关系。

3．验证流体恒定总流的能量方程，能量方程适用性分析。

4．验证等Re数下达西公式，验证局部水头损失公式。

5．展示断面平均流速与点流速之间关系。

6．文丘里流量计应用机理及实践。

[技术参数]

（1）实验系统配备集成化设计的工业级PLC触摸控制系统作为实验数字巡检测控仪，防水防尘安全性不低于IP55等级，10英寸的真彩LCD触摸屏多路测量数据显示，全触摸式软控按钮；PLC触摸屏具备国家认可第三方机构出具的认证证书或者检测报告。

（2）可直接打开的嵌入式实验测控软件。同时配有安全保洁模块，具备限时自动关机及系统停止或一键关机后的延时自动打气排水保洁功能。

（3）嵌入式伯努利实验测控软件配备动态可视化全虚拟仿真人机交互动画界面，能与硬件实物实体实验仪器虚实联动，动画仿真。具备完整实体伯努利实验自循环装置的全仿真结构，能仿真显示水泵旋转、恒压供水箱、液气转化测压筒水位变化动画，实验管水流、出流动画，具备流量、压差满度自动校准和零点的数字化一键程控校准，9路测压管和实时流量数显精度为1%FS。

（4）触摸控制系统带有多媒体实验操作指南模块、多媒体实验原理模块，多媒体实验分析讨论模块，以及多媒体实验注意事项模块，便于实验教学及学生自主实验。

（5）配有带巡回电测数显的排式多管测压装置且该多测压管测压计可以自动排气：排式多管测压计电测参考零点基准面误差小于0.5mm，可自动对测压计的各测压管排气排水。

（6）变高程、变管径有机玻璃实验管道，设置18测点，其中静压测点12组、全压测点6组，全压测点配套全断面压力扫描毕托管。测压系统：19管测压计，带滑尺与校准镜面。

（7）配备实验桌，桌面尺寸长1500×宽600×高800（mm），实木板材（非中纤板、密度板）。设备功率≤100W；有机玻璃材质的蓄水箱、恒压供水器和测压管，自循环供水，电动控制流量调节阀，全封闭防水绝缘抗腐蚀水泵。

（8）5套设备共用1套模拟船体模型：

①配有实验水箱和模拟船体模型，模拟船体模型精度±1g，重心位于船体中轴线上离船体底面约高度 110-130mm处，可进行船体的平衡稳定性精密测量，配有4向平衡测量系统和铅锤线倾角标尺度数测量系统（倾角刻度范围≥20度）；

②模拟船体具备空载（3kg）和货物加载等至少3种不同载重船体工况，并配有船体水平调平系统；

③配有可高精度测量的船体双向倾斜加力系统，能沿重力垂向加载到船体使其保持受力倾斜平衡。

④配有计算机实验数据处理系统，可分别计算3种不同载重船体的实验测量稳心高度（实验测量的稳心高度与理论计算值误差在5%以内）。

（9）配套有WEB网络版流体力学云平台实验数据处理软件：可进行实验数据记录表格输入，自动计算得到实验计算数值表，并能以Excel文件格式导出测量、计算各表数据，在计算机端能打印输出各数据计算表。带软件著作权证书。

（10）配套有基于WEB云平台的流体静力学实验虚拟仿真CAI软件和教师学生实验用户管理系统。能同时满足600人以上通过网络WEB登录，进行网上实验操作交互。带软件著作权证书。
