RP-S-03-PR 紧套单芯应变光缆
一、产品介绍
RP-S-03-PR紧套单芯应变光缆外护套封装材料为高分子聚合物，传感光纤与外护套紧密连续，外部应变可通过保护套传递到内部传感光纤，柔韧性能好，布设方面，机械强度一般，可抵御低强度的外部冲击，搭配分布式布里渊光纤传感解调仪使用，可测得光纤沿线的应变分布，适用于室内环境或外部冲击风险较低的室外环境监测使用。
二、产品特点
基于高分子聚合物护套封装， 可抵御低强度的冲击
富有弹性、较柔软易弯曲、不易折断
可采用胶粘的方式固定在被测物表面。与被测物紧密贴合、变形协调性好
外护套耐磨性好
防腐、绝缘、耐低温
三、应用领域
钢结构表面应变测量
混凝土应变测量
力学实验室辅助测试
四、案例展示
（一）案例1：海上风项目桩基基承载力试验
本项目工程桩基础承载力要求高，为确保工程设计和施工的安全可靠，工程海域需进行桩基施工工 艺和承载力试验，一是为验证样机桩基设计参数， 二是为后续项目提供设计依据。本项目采用RP1020系统进行分布式测量，通过现场高应变试验，以及竖向、水平静载试验，确定钢管桩和组合桩的竖向和水平极限承载力，为桩基设计提供可靠的数据。
监测方案
本次试桩测试共分为2部分:竖向抗拔试验及水平推力试验，两次试验采用同一套试验装置，如下图所示。整套试验装置共分为3部分:试验桩、水平承载试验反力架、Y14承台。
试验监测结果
（二）案例2：海底电缆综合监控系统
海底电缆主要用于陆地、海岛、海洋石油平台之间的电力系统供应和通信运输，在电力系统中具有重要的地位和作用。公司自主研发的设备可实现海底电缆应变/温度及振动监测、故障预警和告警、故障点定位，海缆的断纤报警定位，提升了海缆的智能化监控水平，支持硬件的多通道扩展及定制的综合监控平台软件开发，实现事故的早期预警，为海缆的故障监测及日常维护节约人力物力资源。加速智慧海洋建设。
监测方案
海底电缆主要用于陆地、海岛、海洋石油平台之间的电力系统供应和通信运输，在电力系统中具有重要的地位和作用。公司自主研发的设备可实现海底电缆应变/温度及振动监测、故障预警和告警、故障点定位，海缆的断纤报警定位，提升了海缆的智能化监控水平，支持硬件的多通道扩展及定制的综合监控平台软件开发，实现事故的早期预警，为海缆的故障监测及日常维护节约人力物力资源。加速智慧海洋建设。

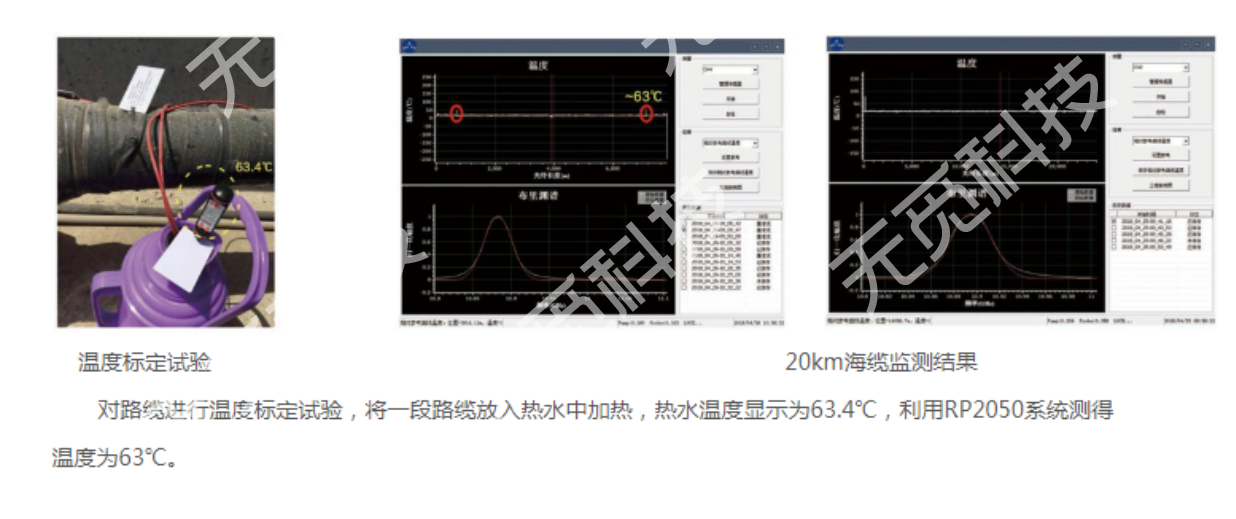

海缆监测效果图
（三）案例3：青藏高原路基沉降检测
在高海拔地区，由于多年冻土区的冻融循环导致道路结构出现严重沉降病害并缺乏有效的检测手段。本项目通过以共玉公路花石峡段和野牛沟段作为试验段对高海拔多年冻土区路基沉降情况进行检测。公司利用自主研发的分布式里渊光纤传感解调仪，开展了青藏高原高速公路状态评价和灾害预警分布式光纤传感系统，形成高寒海拔地区告诉公路全线监测数据分析、状态评估和灾害预警的标准，助力世界首条高海拔高寒多年冻土区高速公路通车。
监测方案
