一、简介
液压式静力水准仪主要应用于大型结构、地铁、桥梁、隧道、铁路、水利、大坝、路基以及采空区沉降自动化监测使用。该系统由测点、基点、储液罐、连通管、采集仪等组成。区别于其他传统类沉降监测系统。本产品具有大量程,精度高、安装简单、体积小、重复性高、智能傻瓜型、无需转点。产品能够满足不同环境使用具备较高的抗震、防水、具备军工级别的应用。沉降监测预警具有高精度数据智能采集、长期固态存储和远距离传输功能,可实现近距离显示、人工置数。是一款非常适合野外恶劣环境,具有高性价比的自动监测终端产品。支持自报、自报– 确认、应答三种通信方式,三种通信方式可混合组网。支持掉电、休眠、永久在线三种电源管理模式,可实现低功耗工作模式下的双向通信一体化结构,无需集成,安装简便。
二、外观特点

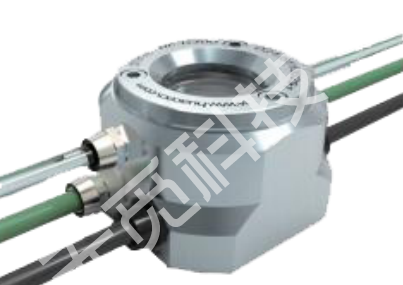

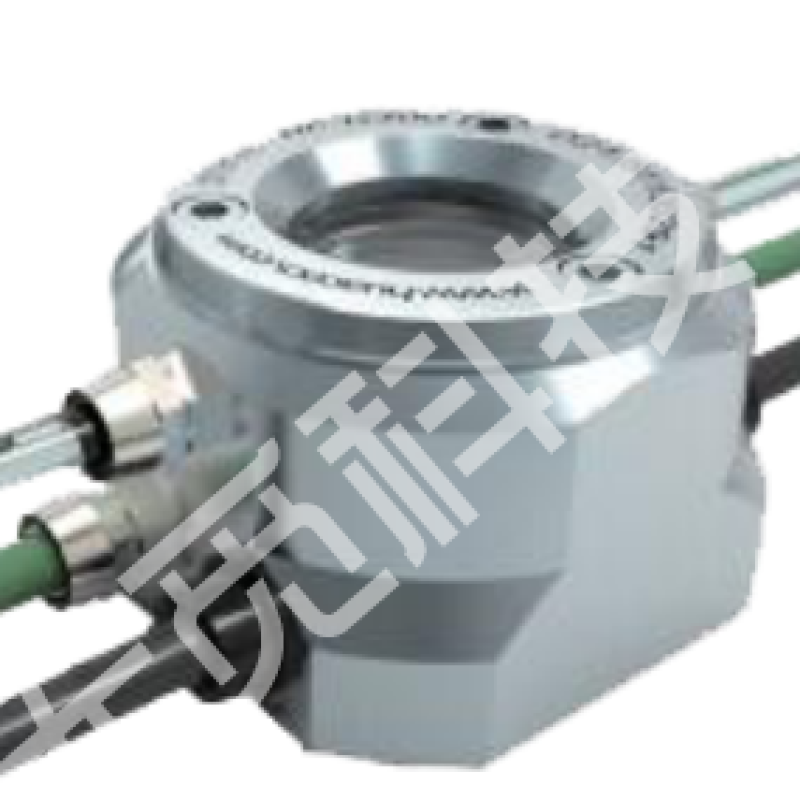

该产品采用镁铝合金外壳设计,外观尺寸高111.3*90.8*52产品采用比较人性化的预留透明观察孔,可随时查看当前的液体的位置以及有无液态气泡,同时设计有弹压自锁排液装置,当有气泡时可随时进行排气处置,操作简单快捷人性化设计,接线口采用航空插头,具有非常高的防水特性整体防护等级IP67,联通管接口采用标准的启动连接件连接,抗压等级达到2MPa,整个传感器设计防水防震、具备特种条件下使用。使用寿命高达5年以上,并且可以重复使用一致性高,内置嵌入式式航空高精度珪压传感星片。
三、主要功能
静力水准系统是测量两点间或多点间相对高程变化的精密仪器。主要用于大坝、核电站、高层建筑、基坑、隧道、桥梁、地铁、地质沉降、等垂直位移和倾斜的监测。静力水准系统一般安装在被测物体等高的测墩上或被测物体墙壁等高线上,通常采用一体化模块化自动测量单元采集数据,通过有线或无线通讯与计算机连接,从而实现自动化观测。
规格参数
传 感 器 参 数 |
珪压式静力水准仪参数 |
名称 |
D300 |
D200 |
量程 |
0.2~1500mm |
0.2~2000mm |
||
精度 |
±0.2mm |
±0.2mm |
||
分辨率 |
0.001mm |
0.001mm |
||
系统误差 |
±0.5mm |
±0.3mm |
||
通讯速率 |
9600~115200 |
9600~115200 |
||
分辨率: |
0.1Hz |
0.1Hz |
||
通信参数 |
RS485/232 |
RS485/ loRa CAN |
||
无线扩展类型 |
ZigBee/433/Bridge/GPRS/BD/Microwave(可扩展) |
|||
供电方式 |
5 ~12v |
|||
可靠性MTBF |
5000/h |
|||
WDT看门狗设计,保证系统稳定 |
||||
内置15KVESD保护 |
||||
环境温度范围: |
-30℃~+80℃ |
|||
存储容量 |
4MByts |
|||
无故障时间 |
>50000h |
|||
防护等级 |
IP67 |
|||
采集远程管理 |
支持远程参数配置(同时支持平台配置方式和短信配置) |

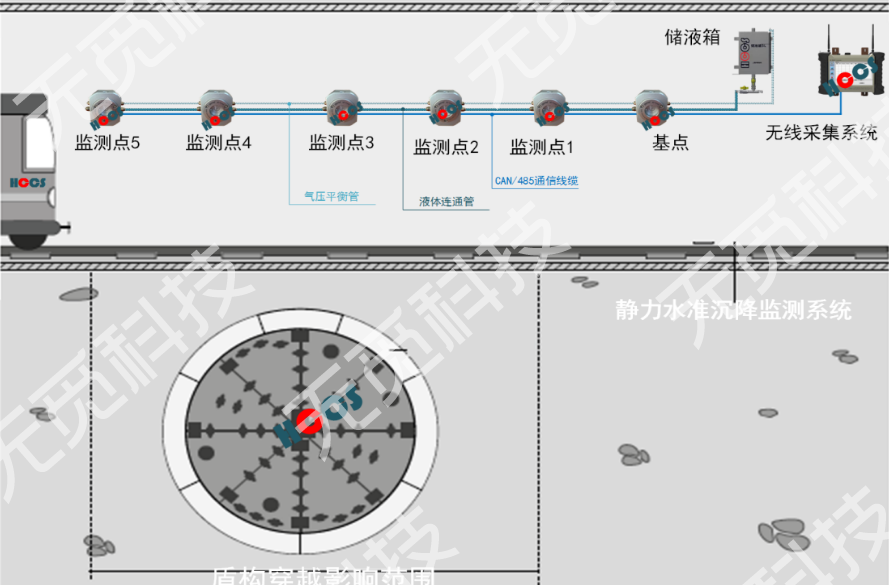

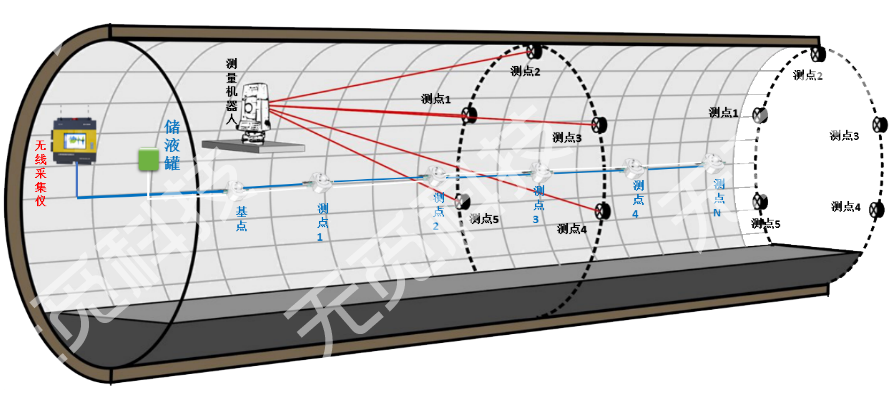

安装示意图
