一、简介

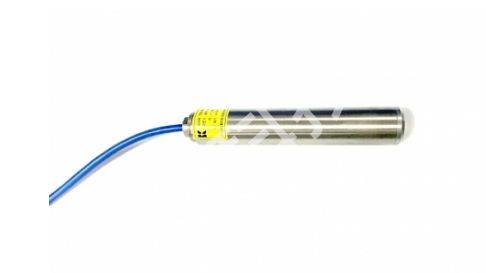

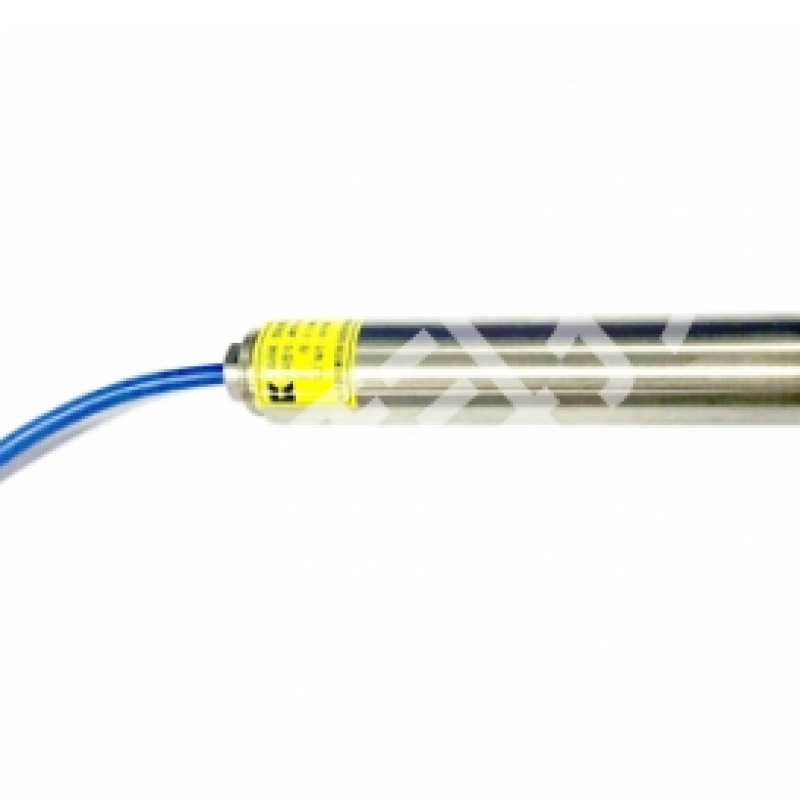

YW10系列压阻式水压计采用了进口带不锈钢隔离膜片的压阻式压力传感器作为敏感器件,其分辨力、非线性、重复性等性能十分优越。外壳采用不锈钢材料,与水接触部分由透水石隔离将液体压力转变为电压信号输出。因为传感器精度很高,必须以大气为参考,仪器电缆采用了通气电缆,使用时通气电缆不能堵塞。仪器结构见图1。外型尺寸 20 mm ×80 mm。本产品主要适用于埋设在水工建筑物或其它混凝土建筑物及地基内,测量结构物或地基内部的渗透(或孔隙)水压力以及水库、湖泊等水位。
本系列产品外壳使用不锈钢打造,具有良好的坚硬度、韧性与耐蚀性(耐强酸、耐强碱、耐盐蚀),可使用于堤防、鱼塭、海埔新生地等严苛环境。
图1 压阻式渗压计结构示意图
工作原理:
传感器敏感器件为惠斯顿电桥结构, 4 个应变压阻片通过离子注入到硅膜片中, 加压后,硅膜片变形,电桥失去平衡。压阻式传感器工作原理见图2 。电桥输入端加上驱动信号后,桥路中4个敏感电阻平衡时,电桥输出信号为零, 当外界压力变化引起桥路不平衡时,电桥输出端产生一个输出电压, 在一定量程范围内输出电压与所加压力成线性关系。如下式:
P =KVo (1)
式中:P为压力;K为传感器标定系数;Vo为传感器输出电压。
该仪器采用恒流驱动, 驱动电流1 .5 mA 左右, 满量程输出电压50 ~ 100 mV 。传感器内部采用激光刻蚀电阻在-20 ℃~ +85 ℃范围内实现温度补偿和零位校正。
图2 压阻式传感器工作原理
二、技术参数
型号规格 |
YW10 |
测量范围(mm) |
50000mm |
感应线长度材质 |
2m(4芯)PE外被覆-高压防水电缆线 |
操作温度 |
-20℃至+80℃ |
非线性 |
<0.05% F.S |
灵敏度 |
1mm |
精确度 |
±5mm |
滤石孔径 |
50~60μm |
长度X外径(mm) |
185×32.5 |
表1 压阻式渗压计技术参数
