1、简介

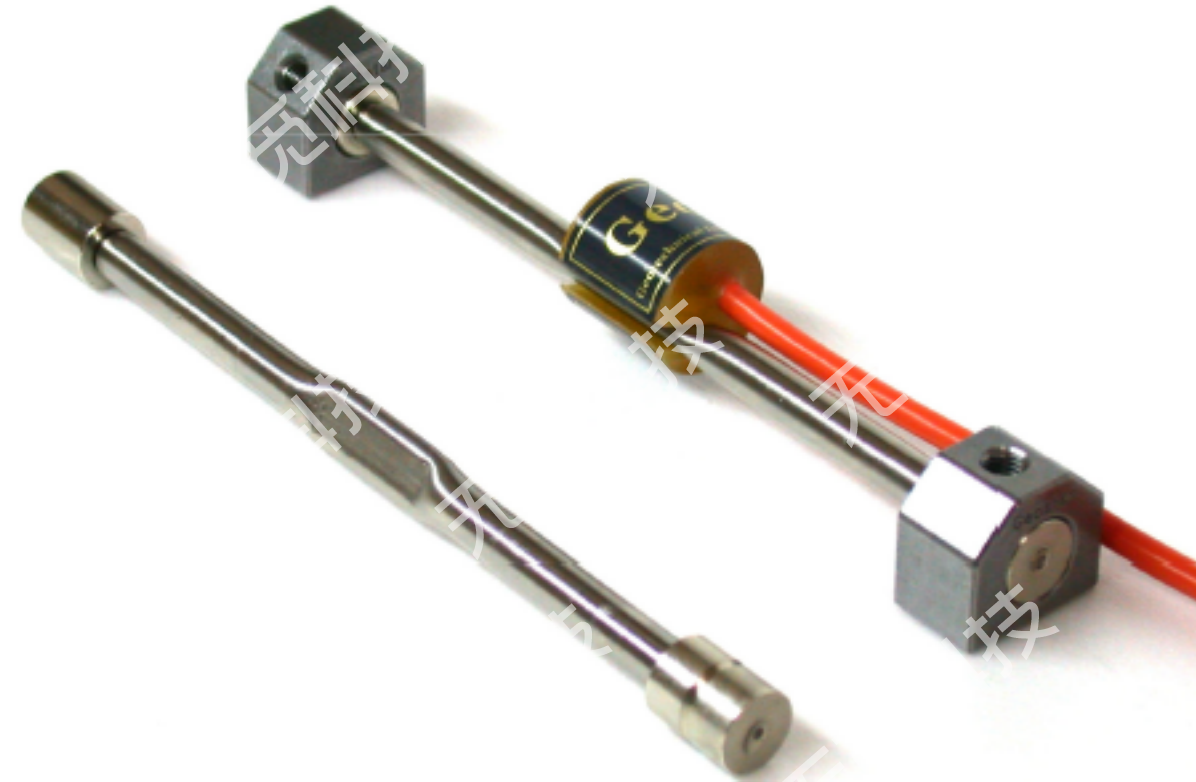

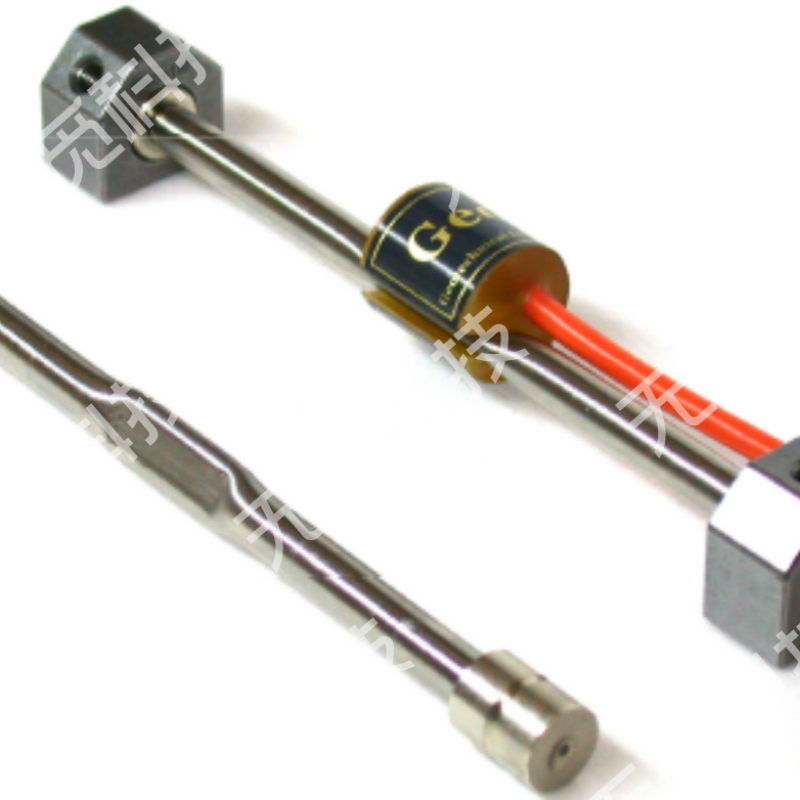

9100型振弦式支撑应变计

9100振弦式支撑应变计的设计原理是将一根钢弦的两端固定于中空金属管中,当金属管受外力或温度影响而变形时,钢弦的张力将因此递增或衰减,其共振频率随之改变。使用振弦式读数仪或自动化集录器可以测得该共振频率进而推算出其应变量。

9100振弦式支撑应变计的观测应用是在水平支撑型钢的梁腹左右两侧装设振弦式应变计,当支撑型钢受力时,应变计随之产生应变,由此应变量工程人员可以计算出作用于支撑的应力。

9100型振弦式支撑应变计

 9100系列振弦式支撑应变计结构示意图

2、技术参数

 型号规格

9100

9050

测量范围

3000με(微应变)

非线性

<0.5% F.S

灵敏度

1με(微应变)

热敏电阻

3KΩ

感应频率范围

450~1000Hz

产品全长

170mm

265mm

操作温度

-20℃至+80℃

9100型振弦式支撑应变计技术参数


3、示意图

9100型振弦式支撑应变计

9100型振弦式支撑应变计
