一、应用简介
3D-3 阵列式阵列位移计由一系列连续相接的 MEMS 加速度传感器构成,系统可自动确定每个传感器单元的空间形态,从而实现对目标物的三维变形监测。在钻孔中安装时,无需使用传统导槽型测斜管,仅使用普通 30mm 小直径 PVC 导管加以保护即可,相较传统固定测斜仪,可大幅减少钻孔与测斜管成本,安装简便。
每个三维连续型变形测量单元长度为 500mm 或 1000mm,相较于传统固定式测斜仪 2m~3m 的测量标距,测点数量增加了 4~6 倍,从而大大提高了地层变形监测精度。
系统配置包括自动数据采集与实时处理软件,可将监测目标的变形状态及变形量实时显示到计算机屏幕,记录到文件并快速形成报告格式的打印图线,大大减少了技术人员的数据处理与分析的时间与工作量。
MEMS( Micro Electromechanical System ) 微电子加速度式机械系统,是指尺寸在几毫米乃至更小,由传感器、执行器和微能源三大部分组成的高科技装置, 其内部结构一般在微米甚至纳米量级,是一个独立的智能系统。
二、应用范围
主要适用于测量基坑、地质灾害边坡、土石坝、面板坝、路基、隧道收敛、岩体滑坡等支护结构深层水平位移等。
三、设备特点
国际上首创结构失稳动力学理论体系打破西方建立的极限平衡理论的限制建立真正描述结构动静态过程的理论模型。
通过在传感器内部对采集数据进行边缘计算,得到了另一个维度的安全特征,相当于我们可以从另一个角度去看待被测结构的安全问题边缘计算特点:
1、分布式计算 2、减少传输带宽 3、减小服务器压力 4、时效性更高 5、动态实时预测预报四、技术参数
阵列式位移计3D-3 |
|||
型式 |
微机电加速度式 |
||
量测方向 |
3 维度(X、Y、Z 三向) |
电气功耗 |
DC5-12v |
角度量程 |
0~360° |
信号输出 |
RS485 数位式输出 |
分辨率 |
0.0003° |
防水保证 |
水下 300m/3Mpa |
系统稳定性 |
优于±0.5mm(38m ) |
抗拉保证 |
2T |
抗扭转精度 |
优于 0.5° |
工作温度 |
-40~70℃ |
磁场干扰 |
无影响 |
直径规格 |
φ24mm |
温度记录 |
实时温度记录(每节) |
电场干扰 |
没有影响 |
测温精度 |
0.5°(每节) |
形变轨迹 |
形变轨迹实时回放 |
采集频率 |
常规最高 1Hz(可定制) |
长度规格 |
单节 0.5m 或 1m 可选,总长度定制 |
传感器长度 |
300mm 500mm 1000mm |
可定制 |
开放式 RS485/CAN 协议 |

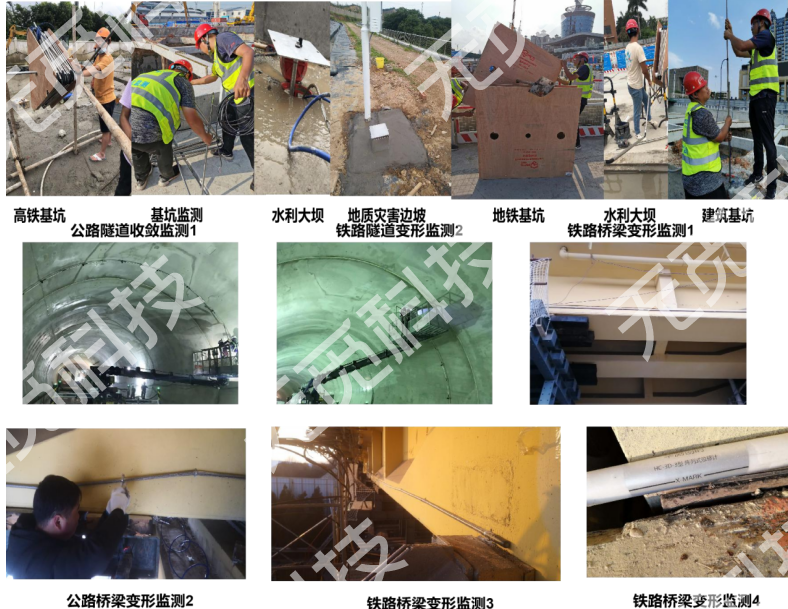

五、监测案例
