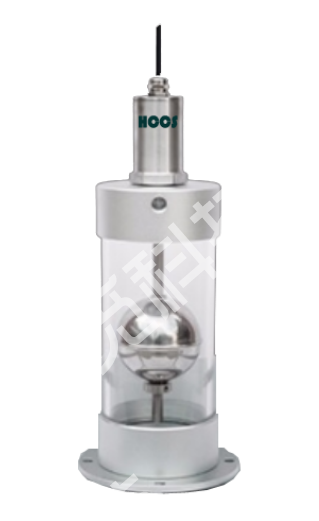

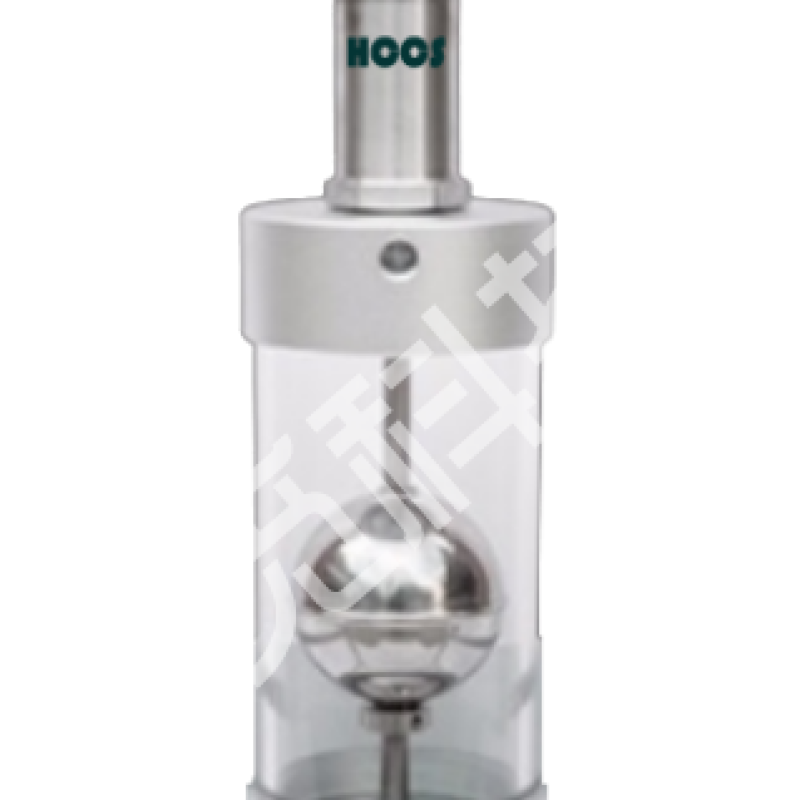

磁致伸缩式静力水准仪

一、产品介绍

R180磁致伸缩式静力水准仪是利用磁致伸缩原理开发的液位测量传感器,采用非接触测量方式,寿命长,环境适应强,不需要定期标定和维护;产品为绝对量输出,重启不需要归零;具有高精度、高稳定性、高可靠性和高重复性的技术特点。采用标准RS485-MODBUS输出。

、用途

R180系列磁致伸缩式静力水准仪是测量基础和建筑物各个测点间相对高程变化的专用精密仪器。广泛用于水电站大坝、深基坑、高速公路 、桥梁、堤防、油气输送管道、储油罐等基础填方结构沉降或浮升的精密测量。

、原理及结构

1、传感器原理

磁致伸缩式静力水准仪采用磁致伸缩液位计作为基本传感器,其测量原理为通过测量电子仓内部发射部位到浮球的距离,推算出浮球所在液面的液位变化量。该液位传感器是利用磁致伸缩原理研发出的一种新型的高精度液位传感器,此传感器是一种非接触式液位传感器,因此可以兼有使用寿命长、稳定性好精度高、重复性好等众多特点。

磁致伸缩式静力水准仪为四线制传感器,所用四芯电缆型号为HCT-4,四芯色线定义分别为红(DC12V+)、黑(GND)为电源线,绿(信号RS485B)、白(信号+RS485A)为信号线。

2、系统结构原理

系统依据连通器原理,将被测沉降点及基准点用导压水管串连,并在水管内充入导压液体(SG溶液),通过测量各沉降点与基准点之间的液面变化量,即可计算出各测点的沉降量。

本系统对各测点的容器埋设高程有一定要求,各测点容器高程差不应过大。测点容器由上下端盖及有基玻璃罩组成,上端盖安装一个磁致伸缩式液位传感器。当测点容器相对于基准容器和基准传感器或任意测点容器之间产生沉降或隆起变化时,整个系统水平面会有所改变。输出读数可以用推荐的M600型标准信号读数仪人工读取,亦可接入M600标准信号测量模块获取监测数据,再通过计算求得各点与基点间的相对沉降量。

产品性能指标

参数

条件

性能指标

备注

量程



100/1000可定制

mm

分辨率



0.0015%F.S



非线性误差

25

≤±0.05%F.S(最小±50μm



重复误差



≤±0.002%F.S



温度系数



0.007%/



波特率

默认

9600

bit/s

接口

Modbus

RS485



供电



DC12~24

V

工作电流

DC12V

150

mA

工作温度



-40~85

平均无故障时间MTBF

>5000H

迟滞

0.002%F.S

更新时间

1ms

防护等级

IP65-67

名词解释:

分辨率:是指传感器在测量范围内能够检测和分辨出的被测量的最小变化值。

绝对精度:绝对精度是指在常温条件下,对传感器的绝对线性度、重复性、迟滞、零点偏差、及横轴误差的综合误差。

四、仪器安装

磁致伸缩式静力水准仪

静力水准仪沉降系统安装示意图
