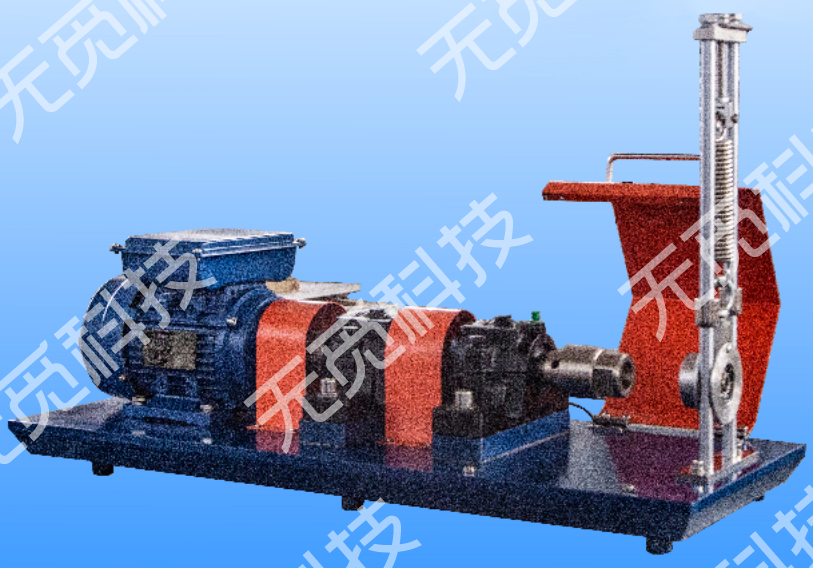

一、简介:ZPS-50旋转弯曲疲劳试验装置,是一种采用悬臂梁式结构原理测试不同材料试样弯曲疲劳性能的试验装置。在材料的一端固定并施加高速旋转力,另一端始终施加一个弯曲力,材料的固定端根部产生弯曲交替变化的弯曲应力,在该应力作用下沿根部产生疲劳裂纹并扩展,当该应力达到疲劳寿命时,材料产生疲劳断裂破坏。该装置采用数显装置记录试样旋转弯曲过程中转速、弯曲力及弯矩等参数,连接计算机可显示材料弯曲疲劳寿命曲线。
二、实验参数:
1.最大弯矩:50Nm
2.弯矩精度:0.1Nm
3.最大加载力:500N
4.加载力精度:0.1N
5.弯曲力臂:100mm
6.最高转速:3600r/min
7.外形尺寸:740×280×560mm
8.机器重量:35Kg
9.标准试样:Φ8mm(铝合金、45号钢各5件)
10.电源电压:220V(110V)
