一、产品介绍

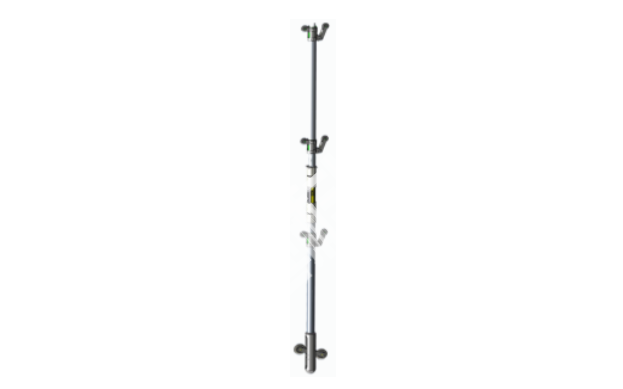

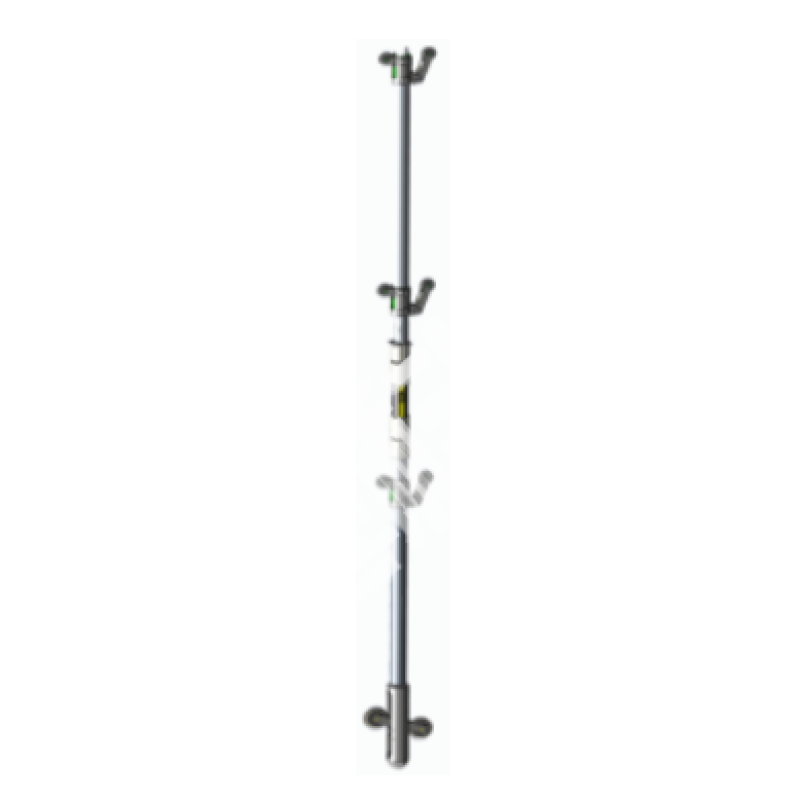

阵列位移计是一款灵活柔韧的、标准的3D测量系统。使用一组密实的微电子机械系统加速度计阵列和经过验证的计算程序测量2D、 3D变形。没有优先轴,自由弯曲并可以竖直和水平安装。使用加速度计测定单个节相对于重力方向的倾斜。根据制造时生成的校准文件,加速度计轴是对齐的,对每一个义Y和Z形成一个连续的正交轴。
二、产品特点
实时、连续、高精度、安装简单、可长期免维护。
适用于各种变形监测、并可测振动、扭转。
依据工程需要、可反复拆卸重复使用、寿命优于15年。
三、产品参数
阵列位移计3D-3A参数 | ||
项目 | 内容 | 指标 |
型式 | 量测方向 | 3维度(X、Y、Z三向) |
角度量程 | 0-360° | |
分辨率 | 0.00005° | |
系统稳定性 | 优于±0.5mm ( 38m ) | |
抗扭转精度 | 优于0.5° | |
磁场干扰 | 没有影响 | |
温度记录 | 实时温度记录(每节) | |
测温精度 | 0.5°(每节) | |
采集频率 | 常规最高1Hz (可定制) | |
传感器长度 | 300mm 500mm 1000mm | |
微机电加速度模式 | 电气功耗 | DC5-12V |
信号输出 | RS485数位式输出 | |
防水保证 | 水下300m(4.5MPa) | |
抗拉保证 | 2T | |
工作温度 | -40~70°C | |
直径规格 | Φ24mm | |
电场干扰 | 没有影响 | |
形变轨迹 | 形变轨迹实时回放 | |
长度规格 | 单节0.5m或lm可选,总长度定制 | |
可定制 | 开放式485协议 |
