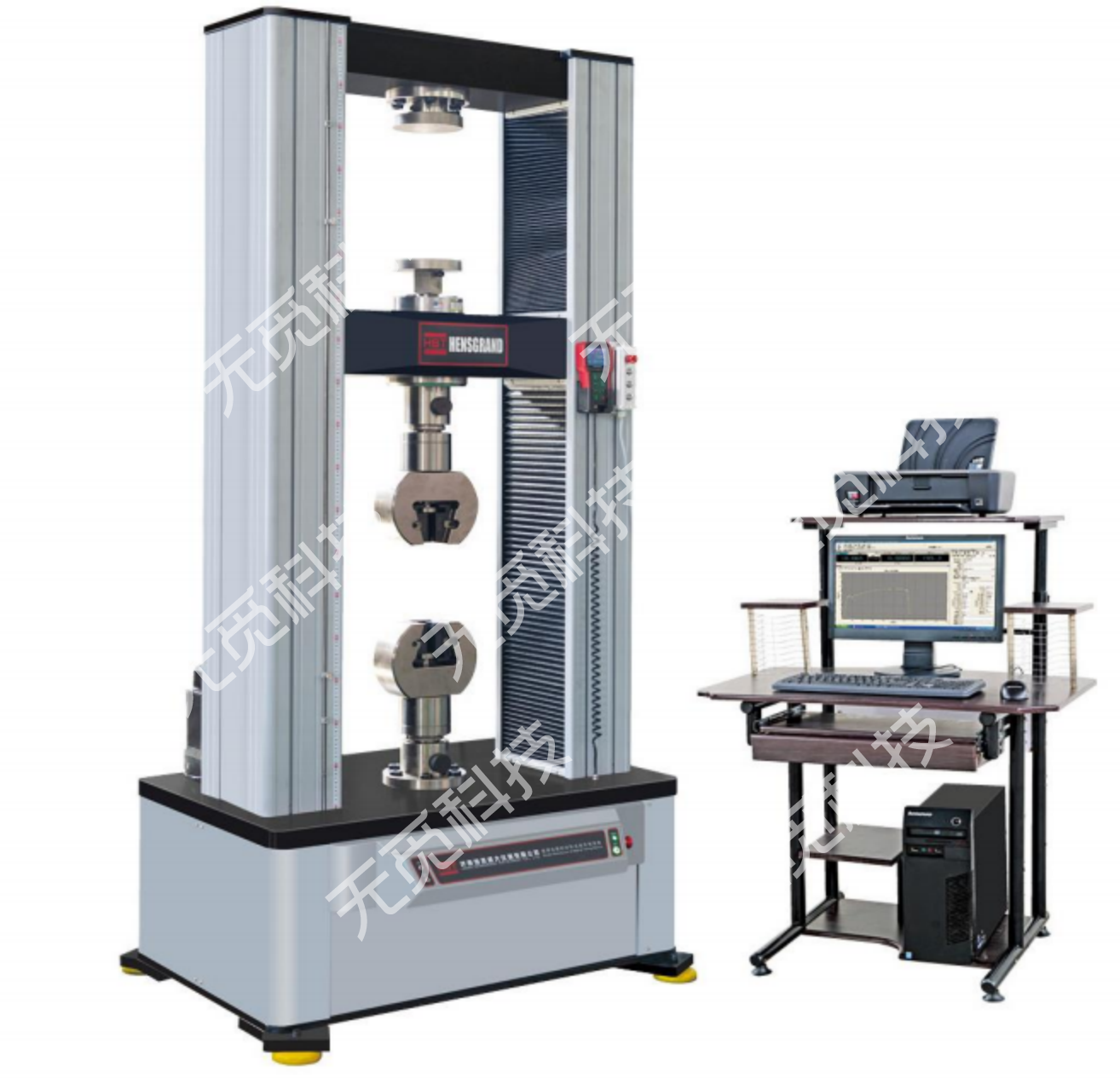

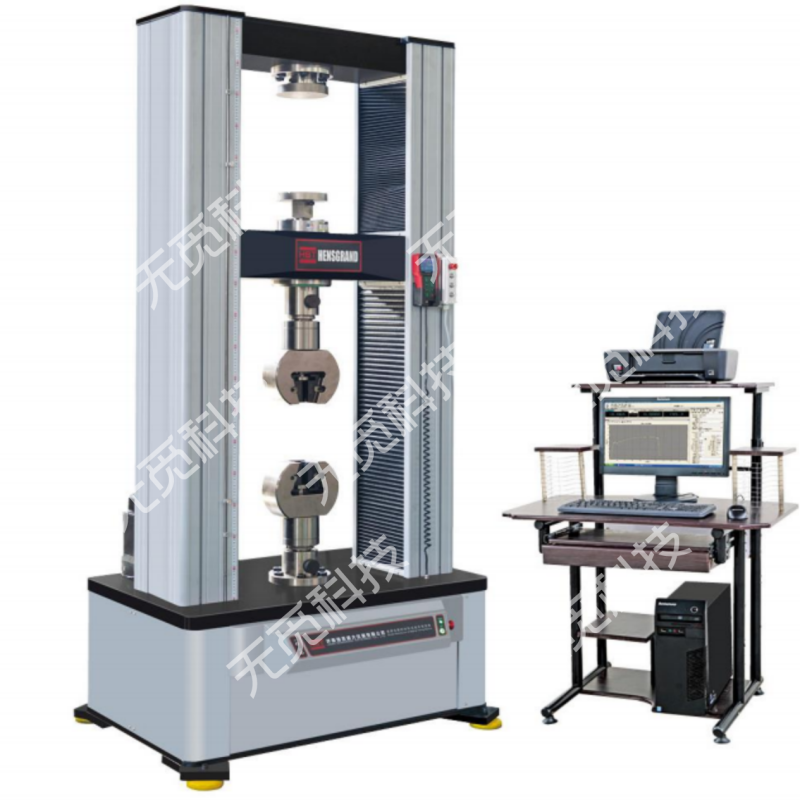

一、产品概述:
本机是测试各种材料及其制品物理性能、机械性能、工艺性能、结构性能及内外缺陷的重要仪器设备。选配对应夹具后可完成对金属或非金属材料的拉伸、压缩、弯曲、剪切、剥离等类型的试验;采用高精度测力传感器、高分辨率位移传感器确保精准测量;具有等速率加荷、等速率变形、等速率位移等闭环控制。
本机易于安装、操作简单、测试高效;广泛适用于大学、科研院所、检测机构、航空航天、军工、冶金、机械制造、交通建设、建工建材等行业进行精密性的材料研究、材料分析、材料开发和质量控制;可以进行材料或产品的工艺合格性能验证试验。
二、设计依据相关标准:
GB/T 16491-2008《电子式万能试验机》;
GB/T 2611–2007《试验机通用技术要求》;
JB/T 7406.1-1994《试验机术语材料试验机》;
JJG 139-2014《拉力、压力和万能材料试验机》;
ASTM A370钢制品力学性能试验的标准试验方法和定义,
JB/T 6147-2007《试验机包装、包装标志、储运技术要求》;
GB/T 22066-2008《静力单轴试验机计算机数据采集系统的评定》;
GB/T 16825.1-2008《静力单轴试验机的检验 第1部分:拉力和(或)压力试验机测力系统的检验与校准》。
三、主要技术参数:
(一)测量参数
最大试验机(kN):100;
试验机级别:0.5级;
试验力有效测量范围:0.4%-100%F.S;
试验力测量精度:优于≤±0.5%;
试验力分辨率:1/1000000;
位移测量分辨力:0.2μm;
位移测量精度:优于≤±0.5%;
电子引伸计测量范围:0.4%-100%FS;
电子引伸计测量精度:优于≤±0.5%;
变形分辨率:1/1000000;
(二)控制参数:
力控控制速度范围:0.001%~5%FS/s;
力控速度控制精度:0.001%~1%FS/s时优于≤±0.5%;1%~5%FS/s时优于≤±0.2%;
力控保持精度:≤±0.1%F.S;
变形控控制速度范围:0.001%~5%FS/s;
变形控速度控制精度:0.001%~1%FS/s时优于±0.5%;1%~5%FS/s时优于±0.2%;
变形控保持精度:≤±0.02%F.S;
位移控控制速度范围:0.005~500mm/min;
位移控速度控制精度:≤±0.2%;
位移控保持精度:≤±0.02mm;
控制方式:力闭环控制、变形闭环控制、位移闭环控制;
(三)主机参数:
立柱数:6柱(4立柱、2丝杠);
最大压缩空间(mm):1000;
最大拉伸间距(mm):650(含楔形拉伸夹具);
有效跨距(mm):550;
工作台尺寸(mm):800×425;
主机外形尺寸(mm):950*660*2000;
主机重量(kg):680;
功率、电压、频率:1.5kW/220V/50~60Hz;
