一、产品名称:微机控制电液伺服万能试验机

WAW-1000L 微机控制电液伺服万能试验机(低温-190℃)

WAW-1000L 微机控制电液伺服万能试验机(低温-190℃)

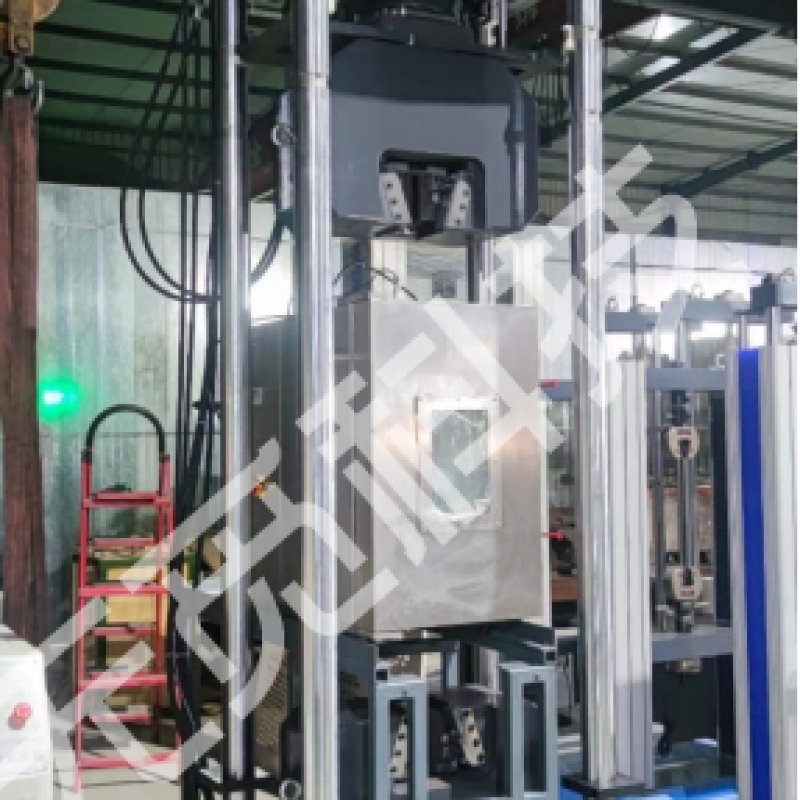

产品外观图WAW-1000L 微机控制电液伺服万能试验机(低温-190℃)

二、规格型号:WAW-1000L

WAW-1000L 微机控制电液伺服万能试验机(低温-190℃)

三、适用标准:

GB/T 26112007 试验机  通用技术要求

JB/T 7406.1-1994 试验机术语  材料试验机

GB/T 16826-2008 电液伺服万能试验机

GB/T 16825.1-2008 静力单轴试验机的检验 1部分:拉力和(或)压力试验机测力系统的检验与校准

GB/T 22066-2008 静力单轴试验机计算机数据采集系统的评定

JJG 139-1999 拉力、压力和万能材料试验机

JB/T 6146-2007 引伸计技术条件

JB/T 6147-2007 试验机包装、包装标志、储运技术要求

GB/T 228.1-2010 金属材料 拉伸试验 1部分:室温试验方法

GB/T 7314-2005 金属材料室温压缩试验方法

GB/T13239-2006 《金属材料 低温拉伸试验方法》

四、产品功能:

本试验机为我公司专为大型钢厂的钢筋、螺纹钢等大批量拉伸试验生产的专用型机型,性能稳定,可连续无间断工作运行,易保养维护。

本试验机根据国标GB/T 16826-2008 电液伺服万能试验机设计与制造。主机采用高刚度设计,每个受力部件经有限元分析、设计,经过精密加工与测试。油源系统采用负载适应型节流调速系统,经反复加压检验和最大负荷保载测试。控制器采用新一代高性能、智能化全数字独立控制器,测控软件采用先进测控算法组合,可精确控制整个试验过程,完全满足国内和国际材料试验方法的要求。

本试验机在试验过程中震动小、噪音低,安全可靠。产品采用液压楔夹具单空间油缸上置式结构,双向油缸控制,在一个空间内实现拉力试验控制。钳口座的特殊设计可允许主油缸活塞完全伸出时试样仍可平行放入。整机试验空间无间隙刚性连接,直接利用活塞的升降调整试验空间,操作方便、高效

本试验机的设计考虑了扩展装配其它夹具以完成更多试验的可能。虽为拉伸试验设计,但配备相应辅具仍可进行压缩、弯曲等各项试验。

本机配置低温环境箱可用于低温环境下材料力学性能试验。高低温环境试验箱GDWX-190/300系列,它覆盖温度范围90°C至+300°C(根据用户要求采用不同配置),配备可调节PID自动数字温控器以及热电偶等,此款温控箱为满足在-183°C极端温度条件下材料试验需求设计。

低温室使用强制对流原理使工作腔内空气强制自循环,在该过程中用双输出温度补偿PID温度调节,通过对加热元件和低温气体输入(液氮)的冷却阀的控制实现工作腔内温度的精确调整。该低温气体存储在一个外增压杜瓦(液氮瓶),废弃低温气体被排出到箱体的后方,也可通过管道排到室外。

可配备三层高硼硅酸玻璃超大视窗(选配),采用双加热通道,即使在结霜,起雾等的极低温度下,通过箱内照明,依然可以清晰看到视窗内部的情况

室温空气从后部进入电控腔室对电器元件进行降温,并通过隔热板和外壳间的夹层排除。这有助于以保持试验箱的外壳接近环境温度和。此款温控箱具有经过充分验证的强制对流技术,可通过调节散流板用于减少工作腔室中的空气紊流和温。

六、产品标准技术参数:

(一)主机参数:

立柱数:4

拉伸夹头间最大距离:1000mm

活塞最大行程:980mm;

活塞空载移动最大速度:100mm/min

加荷速率范围:300N/s30kN/s,(即:0.02%-2%FS);

(二)测量参数:

最大试验力:1000kN

试验机级别:0.5

试验力有效测量范围:2%-100%FS;

试验力分辨力:满量程的1/500000(全量程只有一个分辨力,不分档)

试验力测量精度±0.58%

位移测量分辨力:0.001mm

位移测量精度±0.5%

变形测量范围:1%-100%FS;

变形测量分辨力:0.03µm

变形测量精度±0.5%

(三)控制参数:

 力控控制速度范围:0.001%~5%FS/s;

 力控速度控制精度:0.001%~1%FS/s时,±0.2%;1%~5%FS/s时,±0.5%;

力控保持精度:±0.002%FS;

变形控控制速度范围:0.001%~5%FS/s;

变形控速度控制精度:0.001%~1%FS/s时,±0.2%;1%~5%FS/s时,±0.5%。

变形控保持精度:±0.002%FS;

位移控控制速度范围:0.01~100mm/min;

位移控速度控制精度:±0.2%;

应变控+应变控+位移控,屈服自动判定,适合GB228-2010 A方法;

应变控+位移控+位移控,屈服自动判定,适合GB228-2010 A方法;

应力控+应变控+位移控,屈服自动判定,适合GB228-2010 B方法;

应力控+位移控,非弹性段自动判定,适合力控拉断;

(四)附具参数:

圆试样夹持范围:Φ13-Φ26;Φ26-Φ40;Φ40-Φ60;

板试样夹持厚度020mm2040mm

板试样最大夹持宽度:120mm;

钢绞线夹持范围:12.7、15.2或以上规格(Φ9-Φ22);

夹紧方式:液压夹紧;

(五)整机参数:

主机外形尺寸:1000×750×4000mm(以实际产品为准)

油源外形尺寸:105870×650mm;

重量:主机7000Kg, 油源约500Kg;

油泵电机功率:3KW;

电源:三相五线制380V,50HZ。

使用环境:无震动、无粉尘;室温(5-40℃);湿度5%-85%。

(六)低温环境箱参数:

试验箱内温度范围:-190-室温C;

温度均匀度:±2℃(稳定后);

箱体外形尺寸:400×560×740mm(以实际产品为准)

冷却室尺寸mm):240(宽)×400(高)×230(深);

试样尺寸圆试样Φ10~Φ60mm,板试样宽度小于60mm。低温试验变形拉伸空间(Max=80mm)。
