WAW-3000E微机控制电液伺服万能试验机
  • WAW-3000E微机控制电液伺服万能试验机



一、产品名称:微机控制电液伺服万能试验机

二、规格型号:WAW-3000E

WAW-3000E微机控制电液伺服万能试验机



WAW-3000E微机控制电液伺服万能试验机

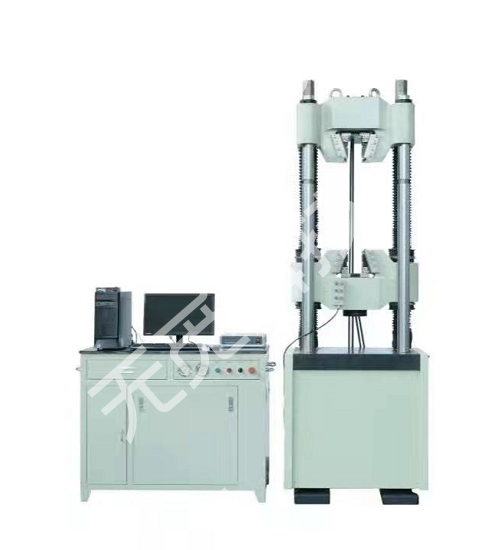

整机示意图(由于产品不断升级,此图仅为参考)



三、适用标准:

GB/T 26112007 试验机  通用技术要求

JB/T 7406.1-1994 试验机术语  材料试验机

GB/T 16826-2008 电液伺服万能试验机

GB/T 16825.1-2008 静力单轴试验机的检验 1部分:拉力和(或)压力试验机测力系统的检验与校准

GB/T 22066-2008 静力单轴试验机计算机数据采集系统的评定

JJG 139-1999 拉力、压力和万能材料试验机

JB/T 6146-2007 引伸计技术条件

JB/T 6147-2007 试验机包装、包装标志、储运技术要求

GB/T 7314-2005 金属材料室温压缩试验方法

GB/T 232-2010 《金属材料 弯曲试验方法》



四、产品介绍:

    本试验机是测试各种材料及其制品在各种环境和模拟状态下的物理性能、机械性能、工艺性能、结构抗震强度以及材料与构件内外缺陷的重要仪器设备。可以按照相应标准实现对金属或非金属材料的拉伸、压缩、弯曲、剪切等类型的试验,可以求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标,可实现等速率加荷、等速率变形、等速率位移、等速率应变等闭环控制,可以进行材料或产品的工艺合格性能验证试验。

    本系列试验机是测试各种材料及其制品在各种环境和模拟状态下的物理性能、机械性能、工艺性能、结构抗震强度以及材料与构件内外缺陷的重要仪器设备。可以按照相应标准实现对金属或非金属材料的拉伸、压缩、弯曲、剪切等类型的试验,可以求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标,可实现等速率加荷、等速率变形、等速率位移、等速率应变等闭环控制。

    主要用于金属、非金属、结构件、混凝土、陶瓷等材料的拉伸、压缩、弯曲等力学性能试验。测量ReH上屈服强度、ReL下屈服强度、Rp规定非比例延伸强度、Rt规定总延伸强度、Rm抗拉强度、Rr规定残余延伸强度、E弹性模量等性能参数。

    本试验机的设计考虑了扩展装配其它夹具以完成更多试验的可能。配装螺栓夹具可做螺栓的拉伸和保载;配装剪切夹具可做圆棒剪切强度试验;在压缩空间中加配抗折、剪切、劈裂、弹性模量仪等可做混凝土及水泥样块试验;配上钢球、锚链、扣件等专用夹具可完成相应产品的各项试验。

    本试验机测试精准,功能强大,操作方便,稳定可靠。可广泛适用于大学、科研院所、检测机构、航空航天、军工、冶金、机械制造、交通建设、建工建材等各行业进行精密性的材料研究、材料分析、材料开发和质量控制。可以进行材料或产品的工艺合格性能验证试验。



五、主要技术参数:

(一)主机参数:

1.1、立柱数:64立柱、2丝杠);

1.2、拉伸夹头间最大距离:1140mm

1.3、最大压缩空间:950mm

1.4、立柱有效距离:780mm

1.5、活塞最大行程:250mm;

1.6、活塞加载速度范围 0.5~50mm/min

1.7、横梁调整最大速度:约110 mm/min

(二)测量参数:

2.1、最大试验力:3000kN

2.2、试验机级别:10.5级;

2.3、试验力有效测量范围:2%-100%FS;

2.4、试验力分辨力:满量程的1/500000(全量程只有一个分辨力,不分档)

2.5、试验力测量精度±0.5%

2.6、负荷测力传感器线性度:0.2%F;

2.7、位移测量范围:0~250mm;

2.8、位移测量分辨力:0.01mm

2.9、位移测量精度±0.5%

2.10、变形测量范围:1%-100%FS;

2.11、变形测量分辨力:0.0001mm

2.12、变形测量精度±0.5%

(三)控制参数:

3.1、力控控制速度范围:0.001%~5%FS/s;

3.2、力控速度控制精度:0.001%~1%FS/s时,±0.2%;1%~5%FS/s时,±0.5%;

3.3、力控保持精度:±0.002%FS;

3.4、变形控控制速度范围:0.001%~5%FS/s;

3.5、变形控速度控制精度:0.001%~1%FS/s时,±0.2%;1%~5%FS/s时,±0.5%。

3.6、变形控保持精度:±0.002%FS;

3.7、位移控控制速度范围:0.5~50mm/min;

3.8、位移控速度控制精度:±0.2%;

3.9、位移控保持精度:无误差;

3.10、应变控+应变控+位移控,屈服自动判定,适合GB228-2010 A方法;

3.11、应变控+位移控+位移控,屈服自动判定,适合GB228-2010 A方法;

3.12、应力控+应变控+位移控,屈服自动判定,适合GB228-2010 B方法;

3.13应力控+位移控,非弹性段自动判定,适合力控拉断;
