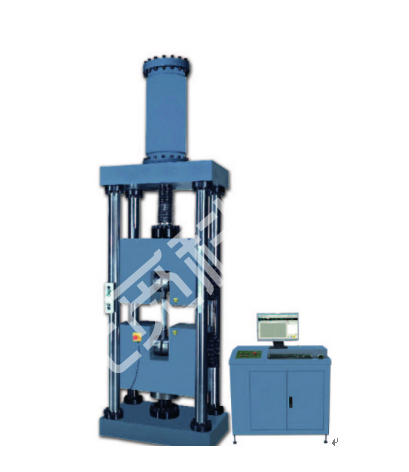

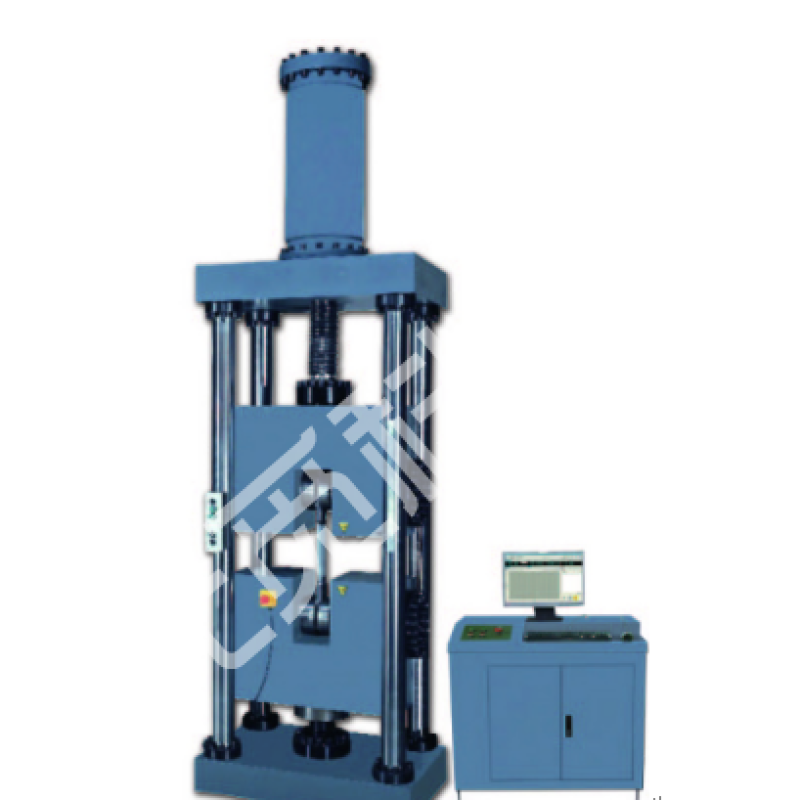

微机控制电液伺服拉力试验机/平推强迫夹紧（低温-170℃）
产品简介
微机控制电液伺服拉力试验机，采用平推强迫夹头，结构合理，无间隙刚性结构，长时间大负载试验不变形，试样夹持位于设备的下部，极大的便于试样的夹持，该设备的设计制造依据为GB/T16826-2008《电液伺服万能试验机》,试验操作和数据处理符合GB/T228.1-2021《金属材料拉伸试验 第1部分：室温试验方法》、JGJ107-2016《钢筋机械连接技术》的要求。
该试验机主要用于金属材料的拉伸试验，可实现等速率加荷、等速率变形、等速率位移等控制过程，并可在一次试验中实现力、变形、位移三段控制，各控制之间可平滑转换。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。
相关标准
GB/T 2611-2007 《试验机通用技术要求》
GB/T 16826-2008 《电液伺服万能试验机》
JJG 1063-2010 《电液伺服万能试验机计量检定规程》
GB/T 228.1-2021 《金属材料拉伸试验第1部分：室温试验方法》
JGJ107-2016《钢筋机械连接技术规程》
GB/T 28900-2022《钢筋混凝土用钢材试验方法》
技术指标
|
规格型号 |
WADL-1000PD |
|
最大负荷（kN） |
1000 |
|
试验机准确度等级 |
0.5级 |
|
试验机同轴度 |
＜5% |
|
试验力分辨力 |
≥满量程的1/500000FS（全程分辨力不变） |
|
变形（引伸计）分辨力 |
≥满量程的1/500000（全程分辨力不变） |
|
试验力示值相对误差 |
±0.5％以内 |
|
试验力测量范围 |
1％－100％FS（全程不分档） |
|
位移分辨力(mm) |
≤0.003 |
|
位移示值相对误差 |
±0.5% 以内 |
|
变形示值相对误差 |
±0.5％以内 |
|
变形（引伸计）测量范围 |
1%-100%FS |
|
加荷速率范围 |
0.02%—2%FS/s |
|
最大拉伸行程（mm） |
700 |
|
最大加持力（kN） |
1150 |
|
立柱净距离 (mm) |
≥680 |
|
活塞行程(mm) |
≥700 |
|
立柱直径（mm） |
Φ100 |
|
活塞上升移动最大速度（mm/min） |
200 |
|
夹持圆试样范围（mm） |
Φ14-Φ60 |
|
夹持扁试样范围（mm） |
0-40 |
|
立柱数 |
4柱（全刚性无间隙框架结构） |
|
加荷速率范围（N/S~kN/s） |
200N/S~20kN/s |
|
引伸计准确度等级(mm) |
0.5级、标距：100/25 |
|
钢筋机械连接残余变形引伸计(mm) |
0.5级、标距80-260mm可调 |
|
主机外形尺寸(mm) |
1000（长）×750（宽）×3160（高） |
|
整机重量（kg） |
约6吨 |
|
电源 |
三相五线制，50Hz |
