一、简介：

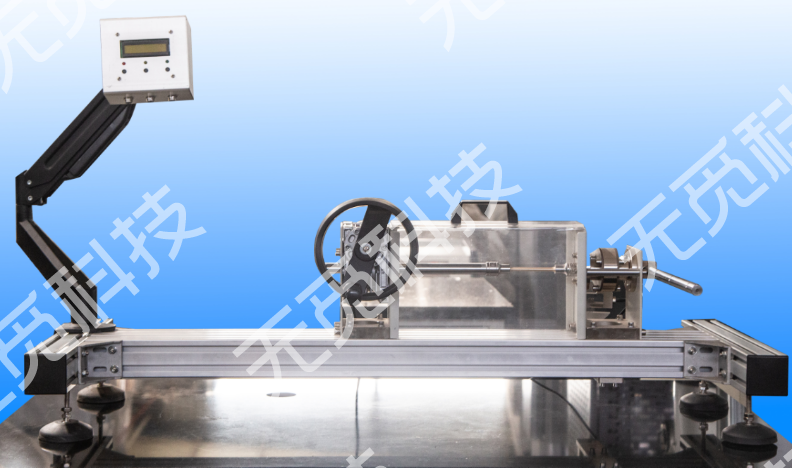

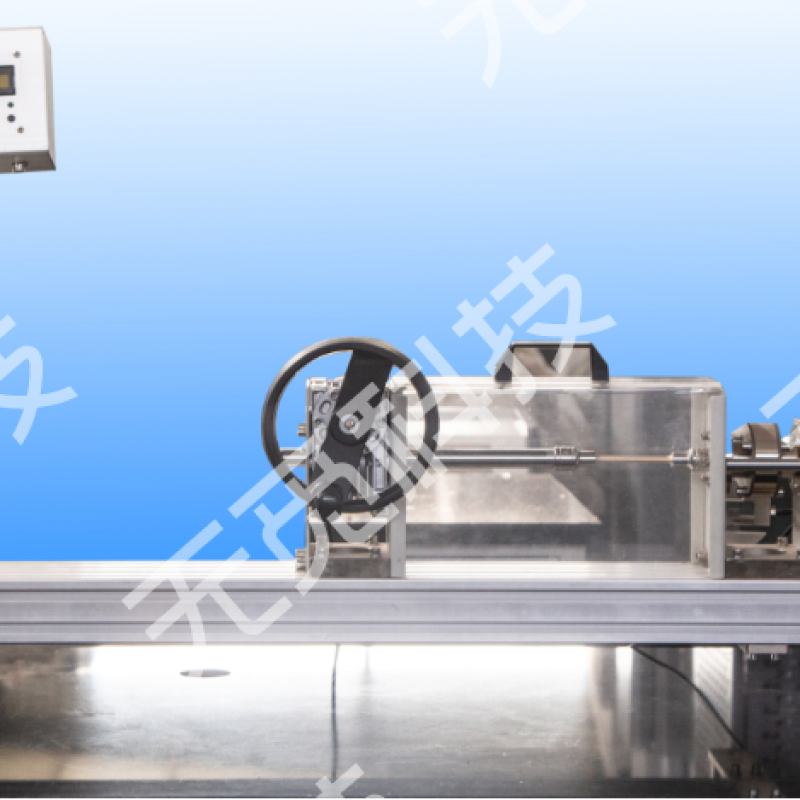

手动数显式扭转实验装置是采用手动旋转手轮带动减速机构给扭转试样进行扭转试验的装置，主要适用于大中专学院及研究机构对不同材料进行扭转特性的教学演示及研究。该装置魏台式布局结构：由铝合金型材组成刚性加载机架，将减速加载机构、负荷传感器、角度传感器、固定端杠杆机构巧妙布置在加载框架上，试验时将六角试样一端插入固定端夹头内，加载端夹头连接在轴向滑动杆上，滑杆通过键条与减速机内孔连接传递扭矩并可沿内孔左右移动。试验空间有比例防护罩确保试验的安全性。该装置采用数显装置可以最直接显示扭转角度、扭矩等参数，连接计算机可显示扭矩特性曲线。
二、试验参数：
1.最大扭矩 ：30Nm
2.扭矩精度 ：0.1 Nm
2.减速比 ：1：60
3.试样最大长度 ：100-220mm（防护罩内），220-750mm(不带防护罩)
4. 扳手套筒参数：3/8英寸
5.扭转角度：0-∞
6.扭转角度精度：0.1°
7.外形尺寸：1100×400×300mm
8.机器重量：22.6Kg
9.标准试样：Φ6×100mm(铝合金、45号钢各5件
