1000KN自提升压剪加载试验系统
一、简介

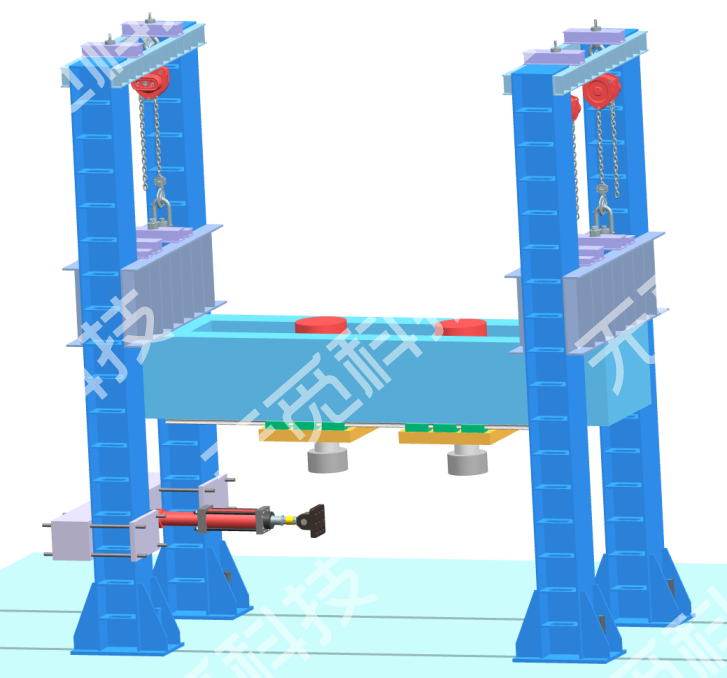

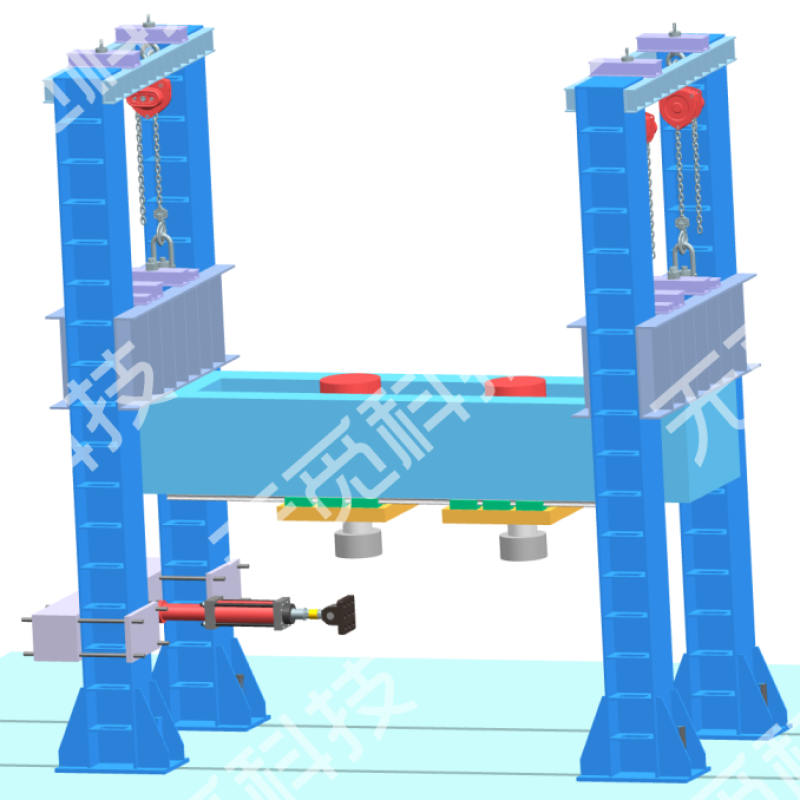

该设备反力架为四立柱门式框架结构,与实验室现有槽道进行安装,利用拉杆锚固在实验室槽道上。该设备的设计效果图如下图所示。
上横梁采用双梁结构,竖向作动器采用前法兰安装时,与上横梁共用安装高度,以保证更大的实验空间。上横梁梁底配通长导轨,作动器可沿梁底通长移动,移动行程不小于1.5米。加载力不低于1000KN。
加载架整体尺寸:5500×2400×6000mm,有效试验空间:3500×1500×3000mm。额定荷载下构件最大变形量不大于跨度的1/1000。
钢构件材料均为Q355B结构钢,焊后消除焊接应力。构件工作面均进行机加工,表面粗糙度不大于R3.2。钻孔采用数控加工的方式,间距误差±0.1mm。钢构表面喷漆前喷砂除锈。
二、设备特点
自升降系统1套,承载机构采用智能控制的称重电动升降机构,数量4件;工作行程不小于6米,可承受2000kN竖向荷载,配套高精度荷载传感器,用于提升同步控制。自升降部分采用更安全更稳定更耐用的智能控制的称重电动升降机构控制横梁升降。并配置荷载传感器及智能算法,实时监测四个拉螺母升降同步情况,配套有强制导向装置,不同步误差小于0.1mm。设有不同步报警及处置模块,不同步上限可设定,达到设定后,升降电机会自动停止运行。
三、设备功能
《钢筋混凝土结构设计》实验课程:
不同配筋比例类型足尺钢筋混凝土简支梁正截面破坏性实验;
不同配筋比例类型足尺钢筋混凝土简支梁斜截面破坏性实验;
其它类梁三点或四点弯曲试验;
短柱偏心压缩实验;
《钢结构设计》实验课程:
1)H型钢梁弯曲实验;
2)焊接钢架内力分布测试实验;
3)焊接钢架次应力测试实验;
4)组合结构内力测试分析实验;
高周疲劳试验:模拟结构在长期反复载荷作用下的性能,评估其疲劳寿命。
低周疲劳试验:研究结构在较大应力幅度和较少循环次数下的疲劳行为。
断裂力学试验:断裂韧性试验:测量材料在裂纹存在下抵抗断裂的能力。
疲劳裂纹扩展试验:评估裂纹在循环载荷作用下的扩展速率。
