一、功能参数
本系统为一种装配式钢结构自反力加载框架,主要用于梁、板、墙等典型结构的静力加载,服务于相关科研与教学。
1、框架采用两柱两梁结构,横梁与立柱之间采用高强度螺栓连接,立柱底部置有底梁。立柱按模数加工有调整孔,可调整横梁的上下位置。
2、设备整体尺寸:3500mm*2600mm*1000mm,两立柱间距2m。
3、竖向最大加载力500kN,最大变形小于1/1000。(附有限元仿真结果)
4、附带分配梁、支墩、铰支座。分配梁上方铰接,下方装有铰支座。
5、加载缸由吊装板和吊装杆固定于上横梁,位置可水平调动。

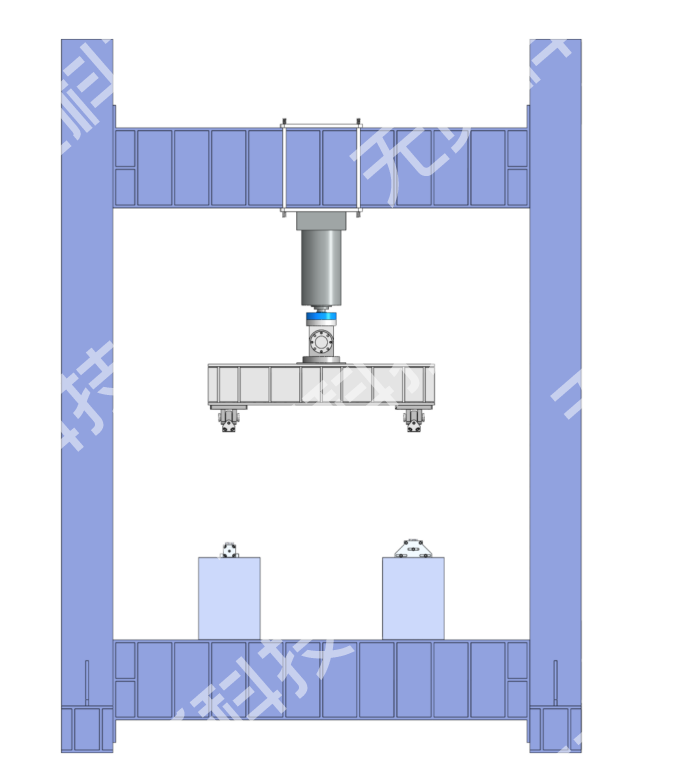

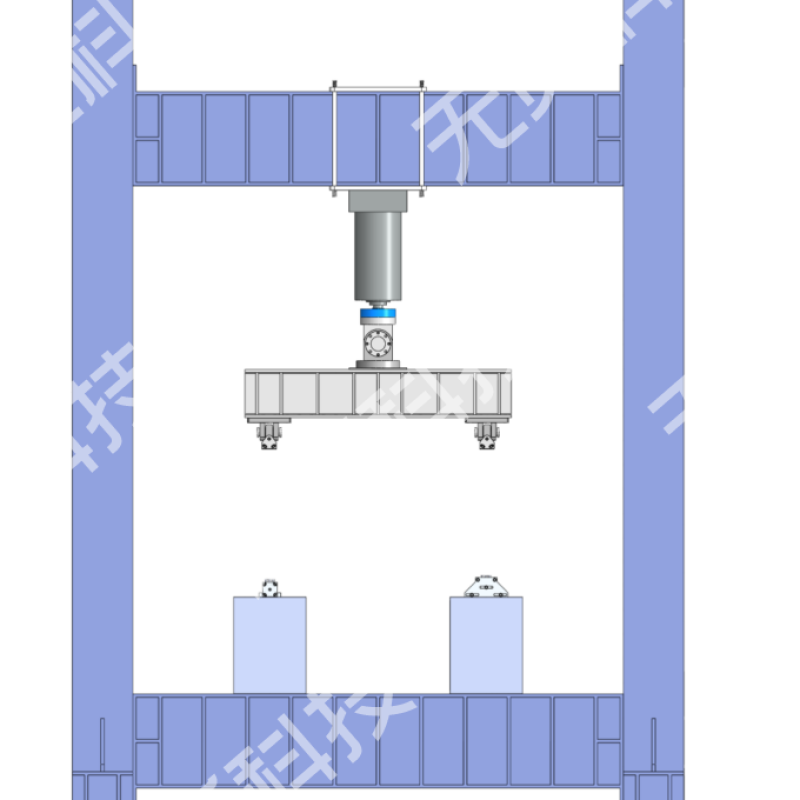

二、三视图
