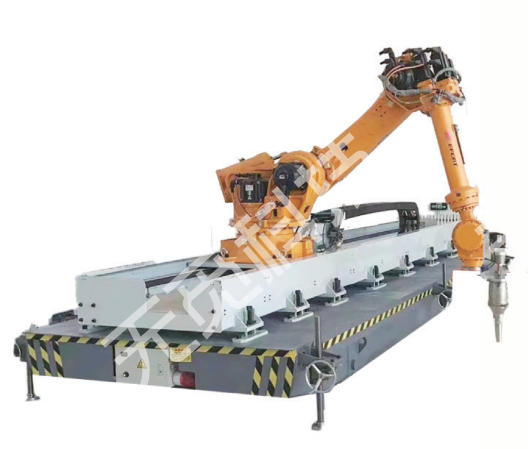

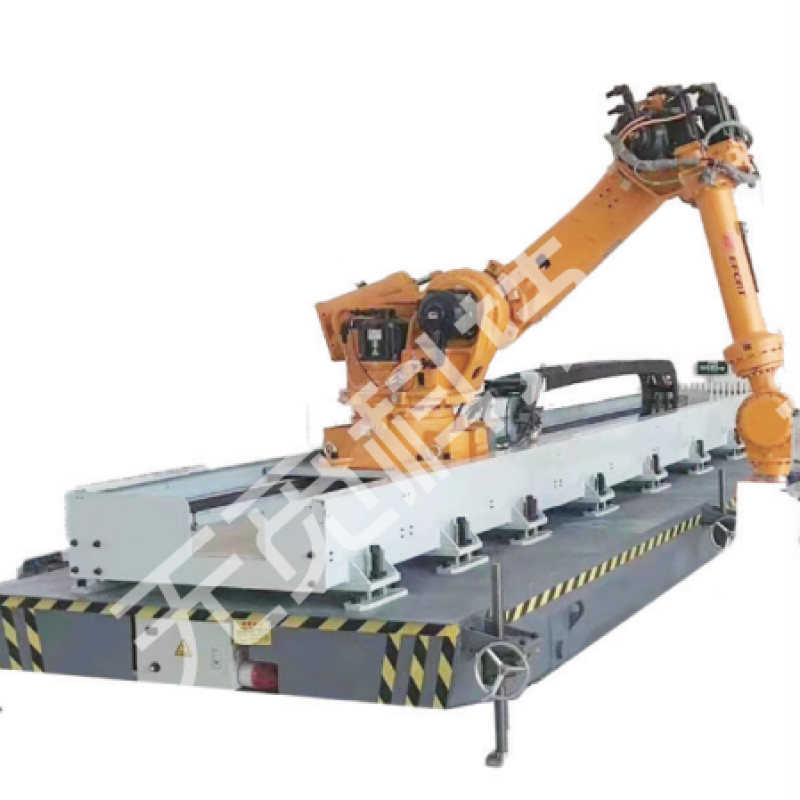

装配式移动式混凝土3D打印机器人
最大打印尺寸维度(长/宽/高): L/W/H:6m/1.3m/1.2m
喷头直径: 15mm、20mm、25mm
机械臂半径: 2.7m
滑轨有效行程: 4m(其他尺寸可定制)
最大负载能力: 210kg
动作自由度: 6
移动式混凝土3D打印机器人是先进的智能建造设备,3D打印梁、柱、板、墙体等建筑构件;也可用于建筑构件、园林景观、及建筑景观构件的精细化打印。该设备综合了信息技术、精密机械、材料科学等多学科技术,由打印主机、输送系统、移动平台、打印喷头、滑轨、软件、料筒及喷头等部分组成,设计合理、性能完备、方便实用。
技术特点
l 支持打印暂停、指定位置续打、从指定高度打印等操作
l 配备独立搅拌输送系统,便于维护
l 机械臂采用垂直多关节设计,具备独立6自由度
l 专用输送系统:可无级变速控制
l 专用大负载移动平台,可实现高效打印
l 独立的模型切片软件响应速度快、界面简洁、操作方便、脱机运行
l 全封闭式移动轨道结构稳定、运行平稳、摩擦系数小、防尘免维护
l 系统控制软件响应速度快、界面简洁、操控方便
l 自主研发的3D打印软件系统,可支持多种区域填充方案(同心圈、之字回环、网格)等;支持多模型、分层分组切片,适用不同打印场景需求;支持打印路径优化(轨迹抽稀、加密、均匀布点)
应用领域
l 水泥砂浆、地聚合物等水泥基复合材料可打印性测试
l 3D打印混凝土异型构件及结构模型
l 3D打印建筑模板、景观小品、公共设施、装配式构件等
设备参数:
最大打印尺寸维度(长/宽/高) |
L/W/H:6m/1.3m/1.2m |
喷头直径 |
15mm、20mm、25mm |
机械臂半径 |
2.7m |
滑轨有效行程 |
4m(其他尺寸可定制) |
最大负载能力 |
210kg |
动作自由度 |
6 |
