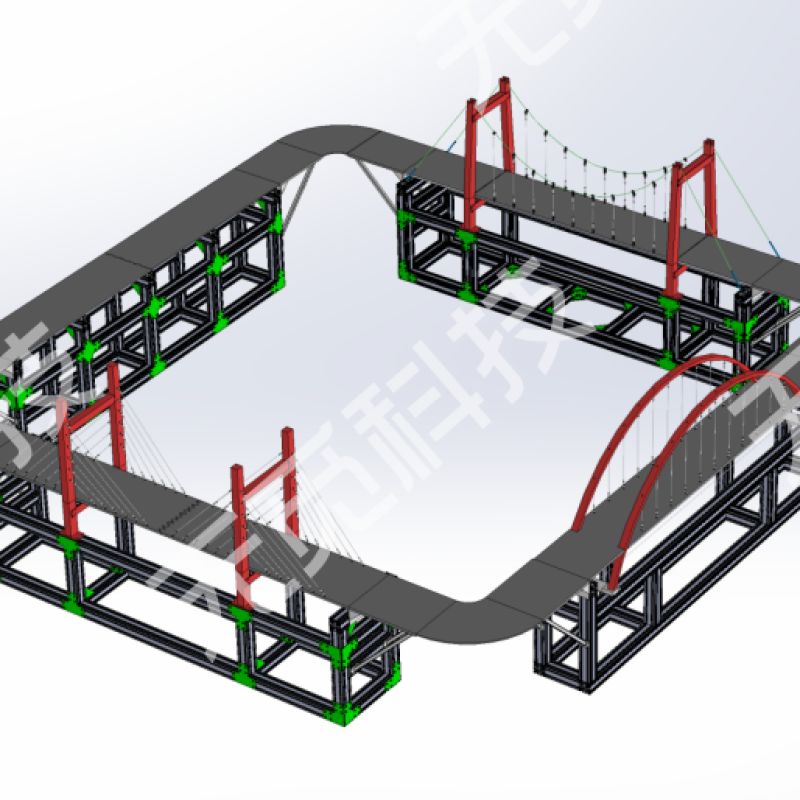

组合桥梁模型

1.实验功能

用于试验教学,演示悬索桥、斜拉桥、中承式拱桥和简支桥的结构组成,展示其结构内力传递特点,可进行桥梁在静载和动载作用下的力学响应测试,包括桥面变形、支座反力拉索内力等,可用于模拟真实桥梁的损伤分析。

2.主要技术参数

(1)组合桥梁模型由悬索桥、斜拉桥、中承式拱桥和简支桥组成。

(2)包络尺寸:6m×6m×2m(可根据用户需求定制)。

(3)模型材料:支撑框架采用铝型材,桥面用铝合金。

(4)静载试验方式:在桥面放置砝码或者加载小车任意位置静载。

(5)动载试验方式:负载小车施加多级砝码(最大80KG)行驶通过桥面,三级调速。

(6)测量参数:桥面变形测量、主缆内力测量、支座反力测量,伸缩缝位移测量、跨中挠度测量、吊杆内力测量。

(7)测量方式:光纤光栅、应变测量可选。优选光纤光栅解调仪配套光纤光栅系列传感器,实现一个系统,多个测点串联测试。光纤应变测量钢丝形变,不影响结构,不影响外观,且最大限度还原工程健康监测现场,无需复杂布线。

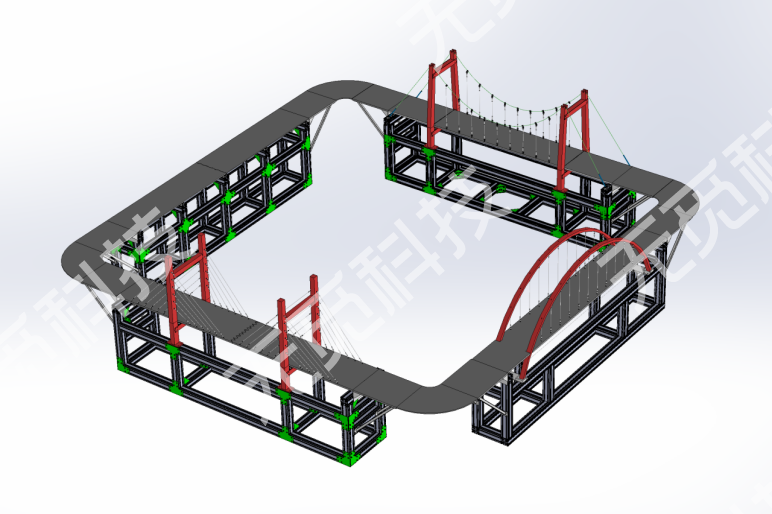

组合桥梁模型由悬索桥、斜拉桥、中承式拱桥和简支桥组成一个回字形通路,可使用小车循环加载,研究各桥梁结构在静载和动载下的应力分布和变形情况,比较不同桥梁结构在承受相同载荷时的稳定性和变形特性,是一种非常有意义的实验和教学工具
