一、产品介绍:

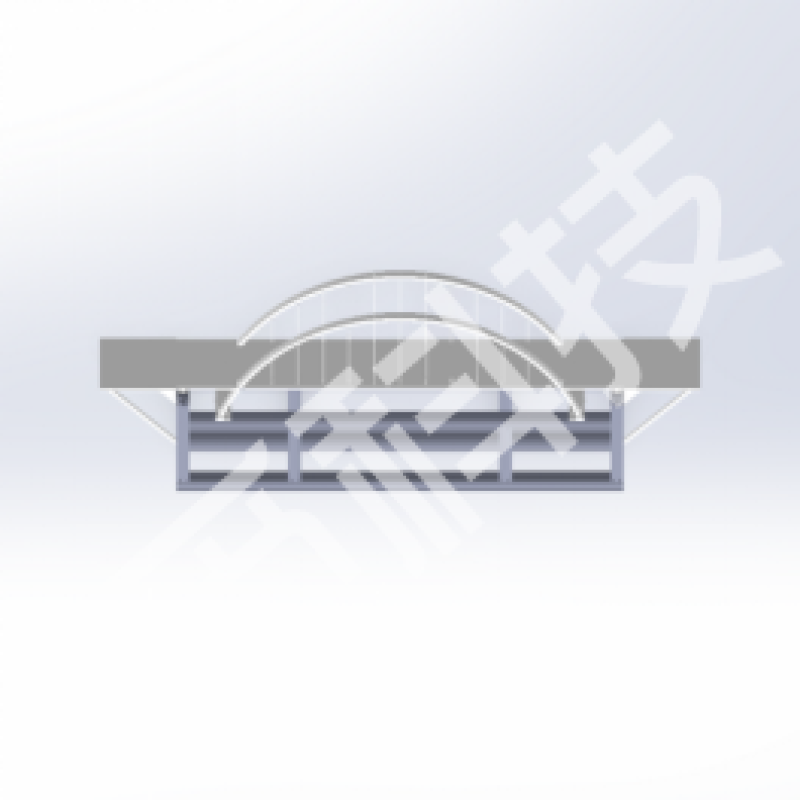

这款模型专为试验教学和演示中承式拱桥结构而设计,旨在展示其结构组成和内力传递特点,可进行桥梁在静载和动载作用下的力学响应测试,包括桥拱变形、拉索内力和支座反力等。此外,它还能够模拟真实中承式拱桥的损伤分析。
二、特点和功能:
1、结构组成展示:模型准确地呈现了中承式拱桥的结构组成,包括桥拱、支撑结构、桥面板、拉索等部分。通过观察模型,用户可以直观地了解中承式拱桥的整体构造和各组成部分之间的关系。
2、内力传递特点演示:模型可以清晰地展示中承式拱桥内力的传递过程,帮助用户更深入理解拱桥中主拱、支撑结构和拉索等之间的力学关系。这有助于用户加深对中承式拱桥结构的认识和理解。
3、力学响应测试:模型具备进行力学响应测试的功能。可以通过施加不同的荷载来观察和测量拱桥的变形、拉索的内力以及支座的反力等。这帮助用户深入了解中承式拱桥在静载和动载作用下的变形和受力情况。
4、损伤分析模拟:模型能够模拟真实中承式拱桥的损伤情况。通过施加不同的载荷并观察模型的响应来研究和理解拱桥在不同损伤情况下的受力性能。这有助于用户改善中承式拱桥的设计和维护策略。
三、技术参数(可根据具体模型设计和需求定制):
1、主跨长度:2460mm。
2、桥拱高度和宽度:1008mm,472mm。
3、结构形式:中承式拱桥。
4、材料类型:铝合金。
5、静载试验方式:在桥面放置砝码或者加载小车任意位置静载。
6、动载试验方式:负载小车施加多级砝码(最大80KG)行驶通过桥面,三级调速。
7、测量参数:桥面变形测量、主缆内力测量、支座反力测量,伸缩缝位移测量、跨中挠度测量、吊杆内力测量。
8、测量方式:光纤光栅、应变测量可选。优选光纤光栅解调仪配套光纤光栅系列传感器,实现一个系统,多个测点串联测试。光纤应变测量钢丝形变,不影响结构,不影响外观,且最大限度还原工程健康监测现场,无需复杂布线。
我们的拱桥桥梁模型是一种可靠和高效的工具,适用于教育、研究和实验室使用。它提供了一个实践和学习的平台,帮助用户深入了解和掌握拱桥结构的力学行为。无论是在教学课堂、科研实验还是工程应用中,我们的模型都将为您提供高效可靠的服务。
