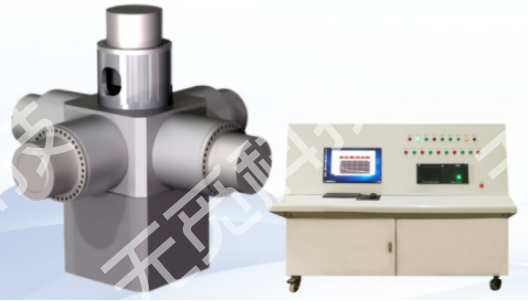

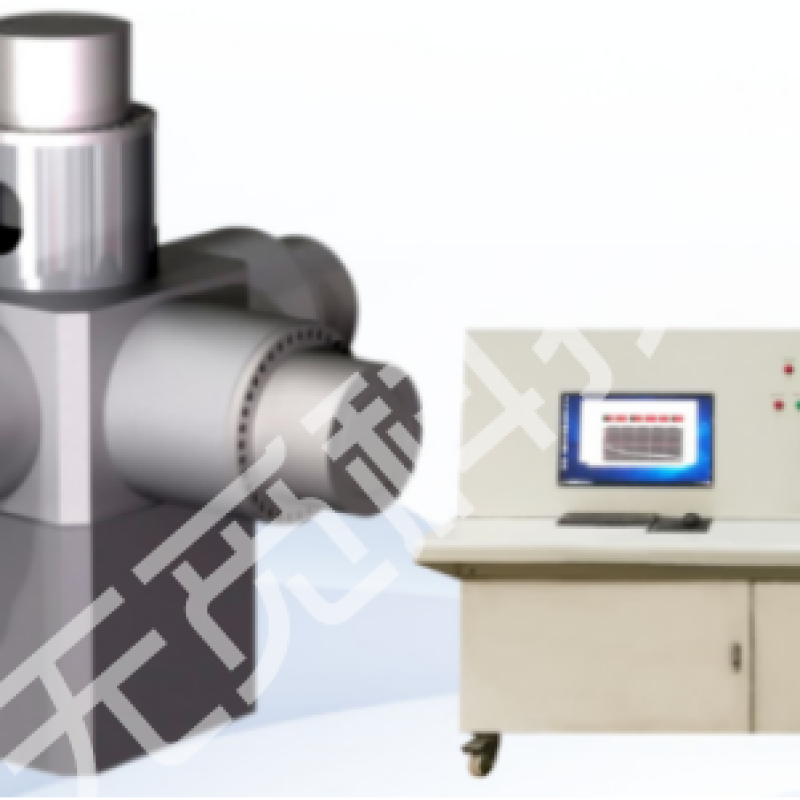

本机是根据SL264-2001《水利水电工程岩石试验规程》、JTGE41-2005《公路工程岩石试验规程》、GB/T50266《工程岩体实验方法标准》、TB101115《铁路工程岩石实验规程》开发的岩石真三轴试验机。由刚性框架式主机、伺服油源及伺服作动器、测量控制系统、计算机控制和数据处理系统等组成。本机是在参照国内外众多同类产品的外型及技术参数的基础上,结合国际国内最先进的伺服液压技术开发的,具有结构紧凑、外在美观、技术先进、操作方便等优点。
在室内用一个立方体试样进行模拟加载,分别可控大主应力σ1、中主应力σ2、小主应力σ3这种应力状态的六面体试验设备即刚性板结构的真三轴试验机,σ1方向利用刚性压板,σ2、σ3方向利用半刚性可收缩加压板,解决了六面体压力机六面加压板的相互干扰问题,分别施加σ1、σ2、σ3力于试样,使之达到破坏,并测定试样三个方向的变形和体积变化,是目前较为先进新颖的真三轴试验设计方案。
该设备可选配扩展的功能有:引申传感器、压力室、孔隙水特性试验、高温特性试验。
一、主要功能及特点
1、岩石真三轴试验系统具有应变和应力控制功能;能独立完成大、中、小主应力方向的调速与应力控制;随软件设定的应力范围自动调整稳定应力;
2、具有计算机自动控制、采集控制及数据处理系统;
3、采用我公司专利产品高精度低速数控计量油源调速系统
4、应力控制加载速度:6-30KN/min 控制精度0.5%F.S;
5、应变控制加载速度:0.01~3.0mm/min连续可变,任意设定。大、中、小主应力方向都具有快速进退功能;
6、伺服控制中,竖向上下2个传力柱和水平中主应力σ2方向2个传力柱同步瞬时位移差值不超过0.1mm;
7、该设备可根据应力或应变控制方式进行三向独立加载。
8、预留岩石声波、声发射系统(选配)
二、主要技术指标
1、试样尺寸:200×200×200mm,300×300×300mm
2、竖向最大加载力:2000KN
3、分辨率:0.1KN
4、精度:0.5%F.S
5、油缸行程:150mm
6、大主应力(σ1)方向:量程0~10mm
7、分辨率:0.001mm
8、精度:0.5%F.S
9、左右水平最大加载力:1000KN
10、分辨率:0.1KN
11、精度:0.5%F.S
12、油缸行程:150mm
13、中主应力(σ2)方向:量程0~10mm
14、分辨率:0.001mm
15、精度:0.5%F.S
16、前后水平最大加载力:1000KN
17、分辨率:0.1KN
18、精度:0.5%F.S
19、油缸行程:150mm
20、中主应力(σ2)方向:量程0~10mm
21、分辨率:0.001mm
22、精度:0.5%F.S
23、孔压:量程范围0~60MPa,分辨率为0.1MPa,精度为0.5%FS。(选配)
三、伺服控制及数据采集分析系统
(1)主控计算机系统控制计算机采用工业控制计算机;数据处理采用工业控制计算机。
(2)应力控制由伺服电机驱动数控计量油源实现;随软件设定应力范围自动调整稳定应力。
(3)应变控制由伺服电机驱动数控计量油源实现,在计算机上设定控制应变速度;速度在0.01~3.0mm/min任意设定。
(4)伺服控制:可按任意设定加载过程,根据应力或应变控制方式进行三向独立加载。
(5)大、中、小主应力方向加载与驱动装置采用高精度低速数控计量油源调速系统独立完成大、中、小主应力方向的调速,高精度低速数控计量油源调速系统具有应力和应变式控制功能。高精度低速数控计量油源调速系统是通过伺服调速电机驱动液压缸实现,速度在0.01~3.0mm/min连续可变。大、中、小主应力方向都具有快速进退功能。
(6)数据处理分析软件具有应力、应变控制系统和标准加载路径模块,并留有接口供用户根据试验需要人为任意设定试验全过程及分步骤设计,系统可按照先期设置的试验路径工作。试验中途允许进行人工修改调整设置不合理的进程,自动判定试验终了。
(7)试验数据成果处理软件自动显示试验过程曲线和实时数据显示,试验完成后自动对采集的数据进行处理,输出成果数据,绘制图形曲线、生成打印图表工作。软件数据开放,采集数据自动存储到数据库中,方便用户采用Microsoft Excel调用处理。
四、加载系统及设备组成部分
主机采用采用锻造工艺,加载油缸固定在底座上,力传感器安装在油缸活塞顶端,位移传感器直接测量试样得变形。这种形式提高测得试样变形的精准度,防止试验中机身的受力变形对试样变形得影响,这在提高试验机的响应速度、减小伺服油源的流量是非常关键的,而且在岩石试验中也是至关重要的。
(一)主机机构
主要包括(1)竖向反力框架(含竖向加载油缸);(2)可压缩传力板;(4)水平反力框架(含水平加载油缸)。
(二)控制及数据采集分析系统
主要包括(1)主控计算机系统;(2)数控伺服油源及控制器;(3)数据采集器控制系统;(4)试验数据成果处理软件等。
