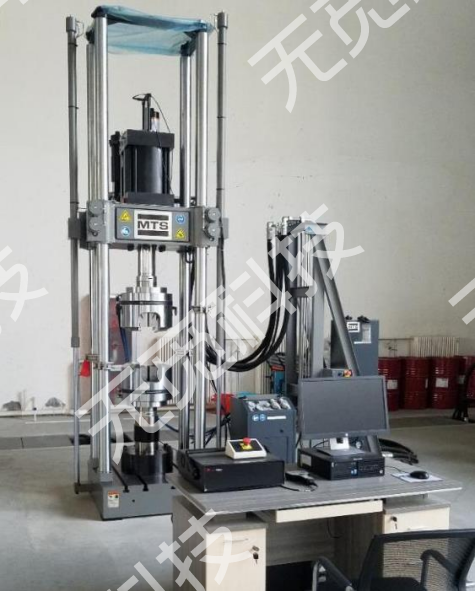

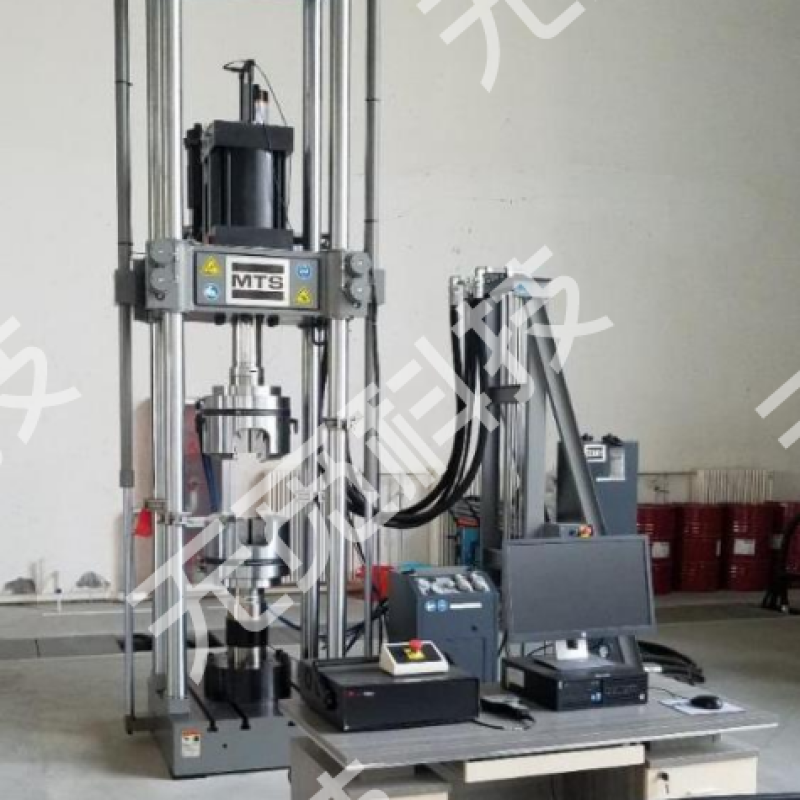

疲劳试验机测试系统

一、主要技术指标：

1.T型槽台台面尺寸：914×1016mm；

2.垂直测试空间：254~2794mm；

3.载荷框架立柱间距：406×711mm；

4.载荷能力：±1000kN；

5.测试频率：0.1~15Hz；

6.动态行程：250mm；

7.板材试样厚度加持范围：1~67mm；

8.棒材试样直径加持范围：9.9~50.8mm/63mm；

9.试验温度：室温。

二、主要功能：

· 适用于土木工程、航空航天、铁路、地面车辆等多个领域的大型、高强度材料、组件和子组件的静态和动态测试。

· 测试类型包括高周期疲劳、低循环疲劳、疲劳裂纹扩展、断裂韧性、张力、压缩、弯曲和剪切等

三、系统特性

· 液压装置：液压动力装置，提供高频响应和高流量响应，支持多种伺服阀选项，具有模块化软管支架。

· 控制器：先进的数字控制系统，确保稳定、精确的系统控制，支持各种测试应用软件。

· 软件：功能齐全，用户友好，支持测试定义、显示、操作、结果分析和报告能力​

四、实际应用案例

包括土木工程中的钢梁弯曲试验、钢筋混凝土柱的压缩试验，航空航天中的复合材料板疲劳试验，金属行业中的钢链静态试验，铁轨中的转向架疲劳测试等。
