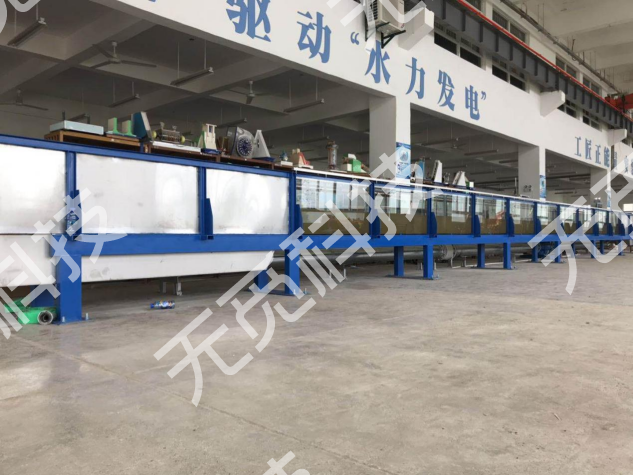

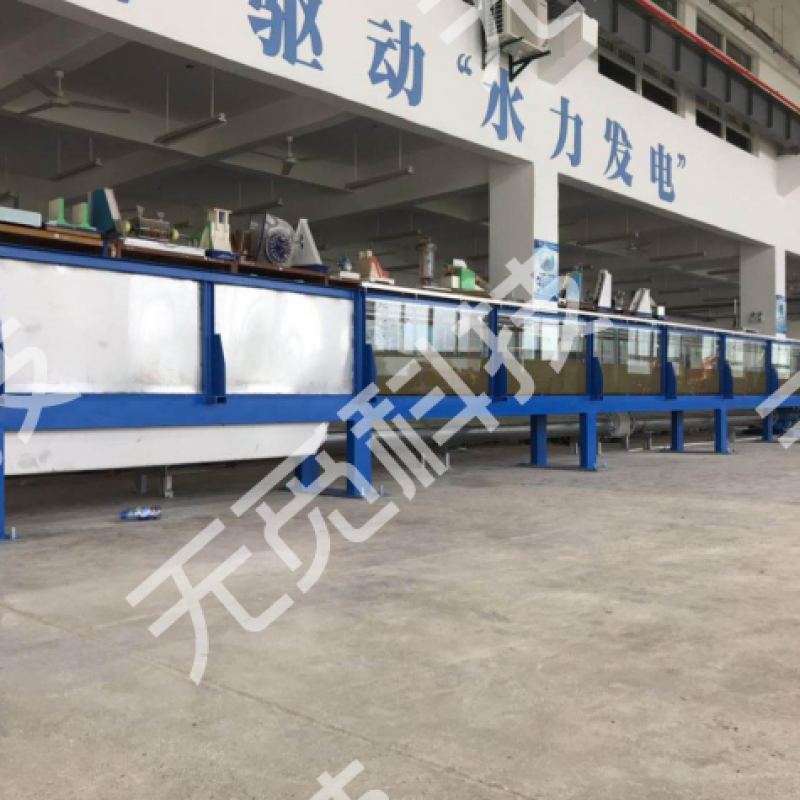

高精度多场耦合风浪流水槽
  • 高精度多场耦合风浪流水槽

高精度多场耦合风浪流水槽

主要参数:

1、整体结构及尺寸:水槽整体基础采用侧立支柱钢架式平台结构,长约16M。进水整流头部及尾水段采用钢梁框架+不锈钢边壁及底板;中间试验段采用钢梁结构+10mm钢化玻璃边壁及底板,水槽过流断面尺寸为高0.7米,宽0.5米。(尺寸可定制)

2、进水整流头部进水口、内配置稳水箱、斜向导流出水口、造波系统安装台。

3、尾水箱设置出水口、可拆卸式沉砂池等。

4、实验槽上部布置直线导轨及测量运动小车,小车机架全部采用铝合金或不锈钢工业型材制作,长1.2米,宽0.6米,高0.4米,小车上设置横向、竖向高精密丝杆滑台.

5、水槽精度指标:水槽底架表面平行度≤±0.4mm/m, 联接垂直度≤±2mm,联接孔位误差≤5mm。

6、造流系统主要由变频水泵、管道及配件,头部和尾部电动调节蝶阀,电磁流量计,出口和进口整流栅,橡胶伸缩接头,接头,进水整流段等组成。

7、变频水泵,功率约22千瓦,含卧式轴流泵、变频电机、变频控制系统等,流量通过变频系统控制调节,最大流量不小于800立方米/小时。

主要功能

可开展恒定流、任意波形非恒定流条件下的清水、两相流、输沙、结构物绕流等试验。

模拟规则波、不规则波波谱。支持正弦波、椭圆余弦波、斯托克斯波、孤立波模拟,可对Jonswap谱,B-M谱、PM谱进行精准模拟,智能操控,精准模拟,极大减小试验测试和准备时间。
