分布式光纤测试系统
  • 分布式光纤测试系统

分布式光纤测试系统



NBX-8100是一种全新的基于布里渊光学时域反射仪(BOTDR)的解调仪,用于应变/温度测量。仪器采用多种先进技术,在单端光纤接入配置中实现了前所未有的分辨率和高测量精度。相移脉冲(PSP)技术意味着可以实现20厘米的空间分辨率和相当好的测量精度。此外,信号采集和处理允许在不处理前一部分的情况下获得传感光纤的任意部分的结果,这通过减少总体测量时间大大提高了测量性能。目前,仪器可以在不到24秒内提供100 m段(5km光纤内)的应变/温度。NBX-8100可以将布里渊增益扫描过程限制在测量光纤的特定范围内,从而导致最小测量时间;最快的是在5公里光纤的100米段的24秒。

一、主要参数

NBX-8100

Laser Wavelength 1550 ± 2 nm

Distance Range 50m3km (100m step)3km10km (1km step)

Measurement Frequency Range 9 ~ 13 GHz

Range of Strain Measurements -4000με+4000με (-0.4%+0.4%)

Range of Temperature Measurements -100°C200°C (fiber dependent)

Frequency Scanning Interval 4MHz8MHz16MHz

Readout Resolution 10 cm (default)

Sampling Points 100,000 (default)

Avarage Count Settings 25~ 223 times (including Hardware Average Count 25 ~216)

分布式光纤测试系统

二、设备特点

1、更高分辨率

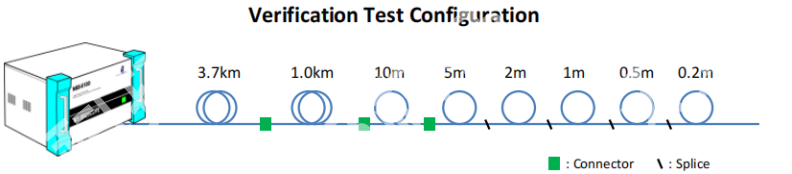

NBX-8100能够测量沿光纤的应变/温度,分辨率可达20厘米。通过将3.7 km的通信光纤拼接到1.0 km的标准传感光纤上,然后拼接到200 m的测试段,其中包括几个从10到0.2 m不同长度的FUT。因此,需要5公里的距离范围测量,以检测光纤远端FUT。在4800到5050米范围内的部分放大的结果显示。

分布式光纤测试系统

分布式光纤测试系统

分布式光纤测试系统

2、高精确度

NBX-8100在高温和应变条件下进行的标准测试中,清楚地显示了较高的精度。在试验过程中使用了紫外涂层的单模光纤。测量并去除FUT的初始应变。NBX-8100在50 cm分辨率上精度为5µɛ,在20 cm分辨率下精度为8µɛ。这些值是基于5次连续测量的100个数据点的测量值的标准偏差(SD)。

分布式光纤测试系统

3、更快的速度

信号采集和处理只允许获得传感光纤的任意部分的结果,这是通过减少总体测量时间大大提高了测量性能。仪器可在24秒内提供100 m段(5km光纤内)的应变/温度。

分布式光纤测试系统

三、主要操作功能

1. 以布里渊增益位移(BGS)、中心频率和结果轨迹(以应变或温度表示)显示测量数据。

2. 同时显示在单个测量数据点上的结果是振幅值、距离和布里渊移位频率。

3. 在结果跟踪上指定多个标记,以便进行分析比较。标记点的数量最高可达8个。

4. 测量结果可以通过显示比较轨迹和差分的位置来与其他结果进行比较。比较跟踪的数量可以达到10个。

5. 用户可以输入一个新的布里渊中心频率的值,然后测量的结果将被重新计算和重新显示。

6. 各种测量方法,如手动测量、重复测量、顺序测量和计划测量。

7. 用户可以根据光纤特性或长度分配不同的光纤段作为一个FUT集。

8. 开放体系结构API允许用户扩展该列表,并添加对任何其他格式的支持。
