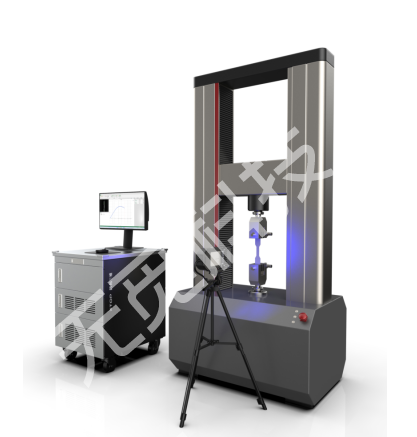

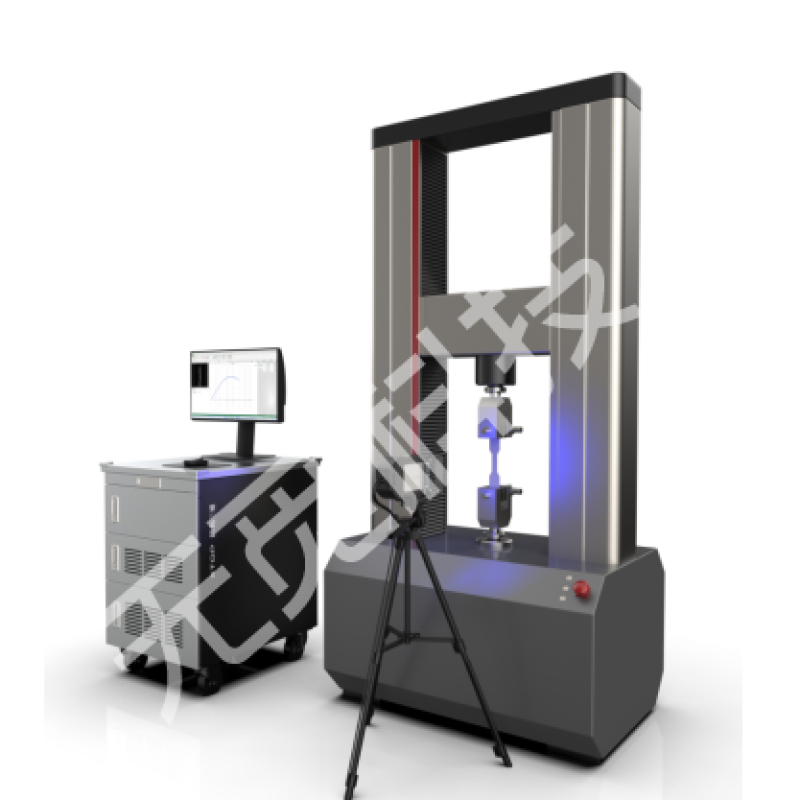

- 产品图片
一、系统介绍
1、系统简介
XT系列非接触式视频引伸计提供了一种非接触光学应变测量方案。测量试样在拉伸测试过程中的纵向和横向的实时应变。采用数字图像相关法DIC技术,通过追踪物体表面的散斑图像,实现亚像素级精度的快速可靠测量,并可与万能材料试验机通信实现同步控制测量,具有便携,速度快,精度高,易操作等特点。
系统组成:系统测量头(含1台工业相机、镜头,带万向手柄可调节LED光源)、相机同步控制触发控制箱、系统标定板、系统可移动支撑架、动态采集分析软件、载荷加压控制通讯接口、计算机系统(用户选配)等组成。
2、适用范围
- 测量对象:可根据实际测量对象的大小配备不同焦距的镜头,从而获得各种尺度的测量结果。适用于从微小尺寸试件测试到橡胶等材料大变形测试;
- 测量环境:从低温到高温甚至极端超高温环境下测试;从低周疲劳实验到高频实验;
- 适用材料:从常规的金属材料到复合材料、橡胶、混凝土、塑料薄膜、生物骨骼及肌肉组织等非常规材料。
3、公司技术优势
- 系统技术先进:我司为国内首个自主研发的数字图像相关法二维、三维变形测量系统;具有自主知识产权的核心算法,技术指标达到国外先进水平。
- 系统应用范围广:可用于机械、材料、力学、建筑、土木等多个学科的科学研究与工程测量中,适用于大部分材料,实时获得被测物的坐标、位移、应变数据。
- 系统配置灵活:支持百万至千万像素、低速到高速、等多种相机接口,系统软件控制模块可支持在线同步采集。
- 实时测量:可以实时进行应变计算和结果显示,而非事后处理。
- 系统兼容性强:同时兼容单相机二维测量和多相机三维测量;
- 辅助功能强大:具备圆形标志点动态变形、刚体物体运动轨迹姿态测量功能。
- 扩展接口丰富:具备万能试验机接口,可实时采集试验机的力、位移等信号;具备杯突实验机接口,可以测量材料的FLC曲线;具备体式显微镜接口,可以实现几个毫米甚至更微小物体的三维全场变形应变检测;支持多相机组同步测量,可以同步测量多个区域的变形应变;系统具备多路A/D输入、多路D/A输出、多路开关量输入和输出,并可灵活进行扩展。
- 产品性能稳定:国内外几十家使用验证,性能稳定,包括国内多家军工用户(中国飞行试验研究院、中国飞机强度所、复合材料43研究所等),欧美大学(英国NEWCASTLE大学、英国格拉斯哥大学、美国普渡大学等),国内大学(清华大学、哈尔滨工业大学、南京航空航天大学等)。
- 技术支持:自主研发,定制开发灵活;强大的顶尖级研发技术团队为您提供全面的解决方案和技术指导,时刻是您科研开发的坚实技术后盾。
二、 引伸计功能指标
XT系列非接触式视频引伸计是实验力学领域中一种重要的测试方法,以非接触式的方式提升研究手段,提高研究能力。亦可为研究人员提供可视化的测试分析工具,使复杂问题简单化、抽象问题直观化、隐蔽问题可视化。其优势特点、功能和指标如下介绍:
1、视频引伸计优势特点
- 非接触式光学测量:一键测量不中断,试件断裂亦不会损坏测量装置;
- 高精度:基于图像相关法技术,亚像素精准匹配;
- 多点对同时测量:轴向,横向应变同时测量,支持多组点对;
- 自定义标距:固定,自定义多种标距便捷设置;
- 实时计算:100帧的基础实时计算速率;可高至1000帧;最高达4000mm/min跟踪速度;
- 多重标定:测量视野全场畸变矫正,同时应用比例尺,更为精准;
- 多种测量值:支持点、点对实时计算。位移、应变、泊松比、弹性模量等;
- 多种连机接口:ADDA,串口,支持多品牌试验机、温度单元的联机测量;
- 多种场景:大变形、微小变形,常温,高低温,疲劳等;
- 多种材料:毫米到米范围下,多种尺寸多种规格;
- 二次计算:保存试验数据,可便捷的修改标距进行重新计算;
- 全场应变:DIC全场应变;
- 3D引伸计(可选):支持3D引伸计(双相机),提高存在不可忽略离面位移情况下的测量精度。
- 支持专用定制设计
2、视频引伸计主要功能
- 支持实时位移、应变的计算测量;
- 支持弹性模量,泊松比计算测量;
- 支持实时多种曲线绘制显示;
- 支持横纵双向应变同步测量;
- 支持试样辅助对齐功能;
- 支持自动比例尺校正;
- 支持固定、自定义和自由标距设定;
- 支持实时存图,二次计算功能;
- 支持数据导出、报告功能;
- 支持模拟量/数字量输入输出;
- 支持ADDA,COM联机力学试验机功能。
- 支持温度单元启停和数据获取;
- 支持DIC全场应变测量;
*配套力学试验机和温度单元可实现拉伸、压缩、弯曲等各项常规和高低温测量;
3、视频引伸计技术指标
指标 | XTDIC-VG-120 |
视野范围 | 120mm |
标距范围 | 10-100mm |
ISO 9513 等级 | 0.5级 |
ASTM E83 等级 | B-2级 @标距>10mm |
位移精度 | ±0.5μm 或示数的0.5% |
应变精度 | 0.001% @标距>10mm |
采样频率 | 1-1000Hz |
最大跟踪速度 | 可高达4000mm/min |
模拟输出 | ±10V/12位 |
相机 | 2.3M |
镜头 | 25mm |
光源 | 90W 蓝光同步光源 |
工作距离 | 270mm |
标定器 | 70mm 碳纤维标定器 |
追踪点数 | 典型为2或4个点,支持多点 |
通信 | COM/ADDA/TCPIP |
电源 | 100-240VAC 200W(不含计算机) |
线束 | 3米 |
环境要求 | 10-45℃ 非凝露 |
产品尺寸 | 130 x 60 x 225mm(测量头不含光源) |
产品重量 | 2.3kg(测量头) |
