振动打桩试验系统
在线咨询- 产品介绍
- 产品图片

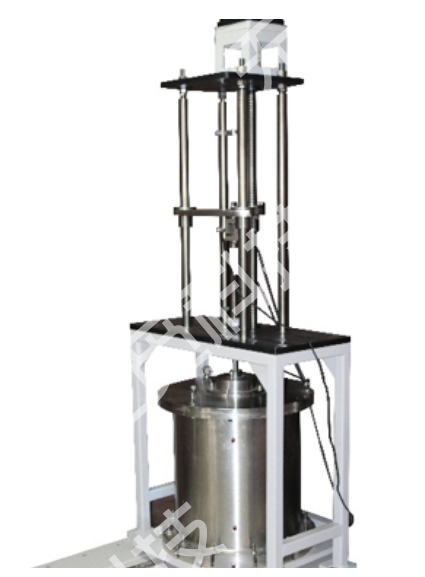

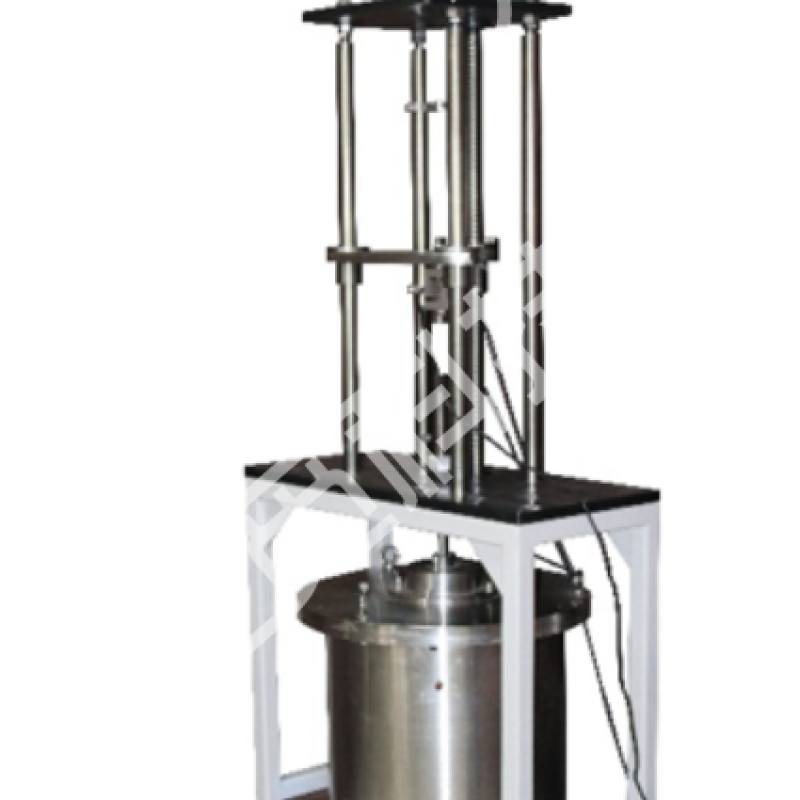

一、产品型号:振动打桩试验系统 HC-DMP-C
二、产品功能
一款具有完全自主知识产权的通用室内土工试验设备,可针对不同固结状态的地基土和和多种桩基形式,开展不同荷载组合下桩基竖向循环加载模型试验研究,适用于饱和软土、一般黏性土、粉土、砂土等均质或非均质地基。
振动打桩试验系统 HC-DMP-C是通过伺服电机驱动联轴器带动滚柱丝杠转动,滚柱丝杠的滑块带动加载板驱动模型桩对试样输出压力完成试验,试验模式包含静加载和动加载,动加载又可分为:正弦波加载、三角波加载和方形波加载。
该系统输出荷载波形准确,量测系统灵敏度高、稳定性好,可用于多工况下桩基的竖向循环加载特性研究,可以较好的反应出桩顶荷载和位移的非线性关系和承载力循环弱化现象。
三、系统组成
四、技术特点
高精度伺服电机驱动模型桩对试样输出压力;
围压可手动控制、自动控制;
静加载控制方式可为位置控制或速度控制;
动加载控制方式为正弦波、三角波、方波,可控制振动次数、振幅、频率;
加载杆自动接触到试样; 采用 C# 高级语言进行开发,实现数据高效采集与控制,可保证曲线完整性;
能够将试验过程中的轴压、围压、位移等数据存储在EXCEL表格中,方便使用者后续分析处理用。
五、后处理软件
将试验过程中的轴压、围压、位移等数据存储在EXCEL表格中。可以输出:(1)桩顶荷载、围压、桩顶位移变化的时间过程;(2)桩顶荷载、桩顶位移的非线性变化过程;
