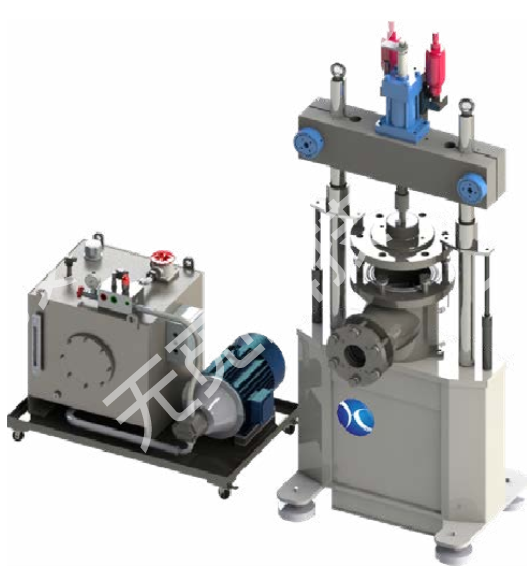

- 产品图片

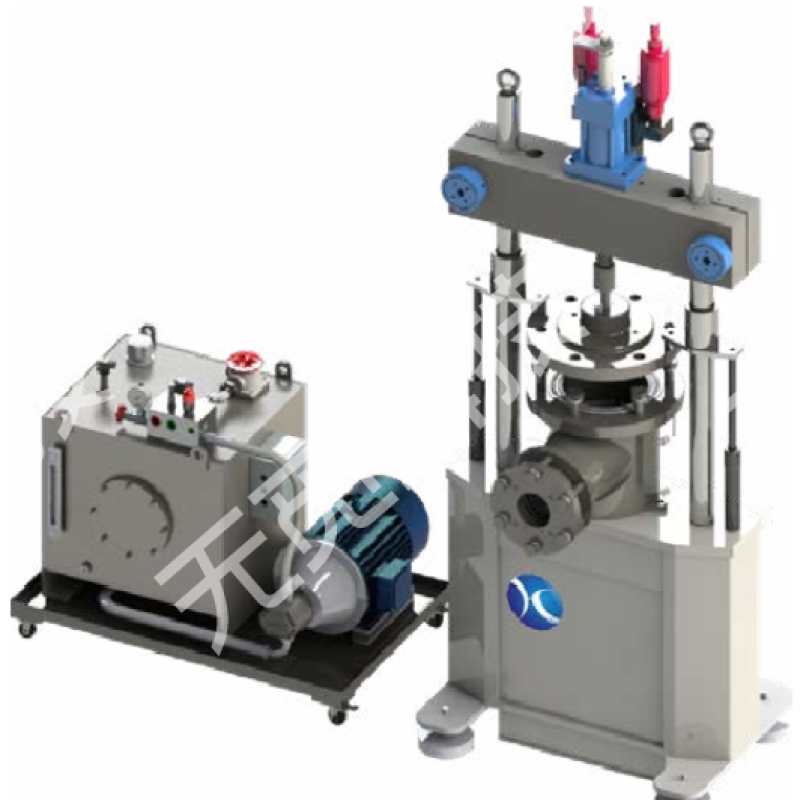

一、产品型号:动态三轴测试系统-液压
二、产品功能
动态三轴测试系统-液压是开展土力学研究必需设备,可用于实验室内对各类土体变形特性、应力变力关系等土工三轴所需的试验,该系统还包含土样变形数字图像测量等多项领先技术。 采用落地柜式一体机结构,用户可以选择不同的轴力及压强控制器配置轻松搭建一套适用于软土体到软岩的先进三轴试验平台,并且很容易实现非饱和土三轴试验和土工动力三轴试验的功能。 配备自主研发的试样全表面变形数字图像测量系统,通过跟踪识别乳胶膜表面标记点实现试样表面变形(应变)场测量,应变测量精度可达 10-4 ~10-5 ,可以克服与传统变形测量方法存在的不能直接测量非饱和土体积变形、难以测量局部变形、端部约束、膜嵌入等问题,并且可以直观观察试样变形形态。
三、系统组成
> 可配备土样全表面变形图像测量系统;
> 帮助用户预先进行土工试验,确定PID 等参数设置,简化用户试验过程;
> 可更换的多量程水下传感器,密封圈摩擦力不会影响轴向力读数;
> 闭环控制轴向位移和轴向力;
> 可升级双向振动控制功能;
> 可升级温度控制功能。
四、技术参数
五、HC-DTS 试验系统软件及后处理软件
1.软件功能:数据导入、数据有效性验证、误差修正、坏点识别、变形计算、应变计算、数据输出、曲线绘制;
2.试验结果输出:(1)轴向力的时间过程;(2)试样整体轴向应变、平均径向(环向)应变及体积变化的时间过程;(3)试样正面每一节点轴向、径向(环向)应变、剪应变、体积应变的时间过程。
