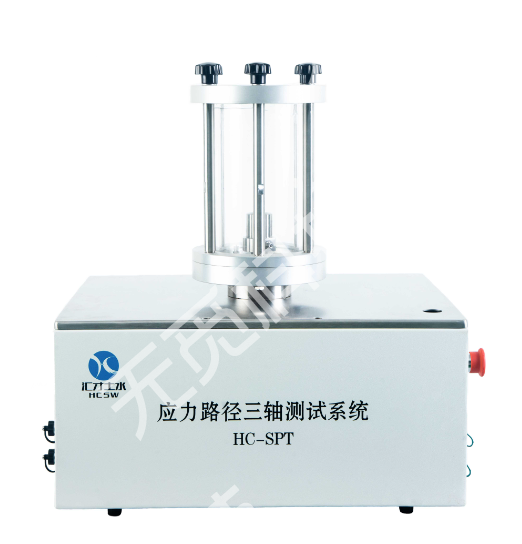

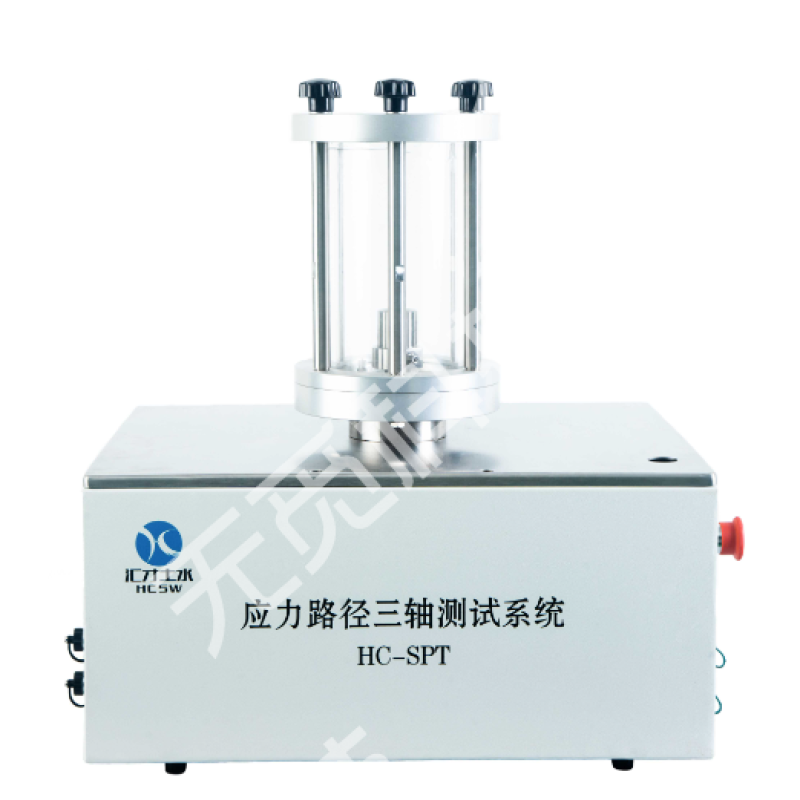

一、产品型号：基础三轴测试系统 HC-SPT
二、产品功能
基础三轴测试系统 HC-SPT是自动化程度很高的土工三轴试验系统，分体式设计使得主机体积更小，更加便于安置。
外置的独立体积压强控制器可精准控制围压和反压，也可以单独使用，通过步进/伺服电机施加轴向力。
基础三轴测试系统 HC-SPT可完成各种简单或复杂的土工三轴试验，包括常用的UU/CU/CD、等向固结试验以及更高级的循环加卸载试验、应力路径等试验。
三、结构组成
▪基础三轴测试系统 HC-SPT由压力室、桌面式荷载架、控制与采集系统、围压控制器、反压控制器、HC-SPT试验软件及后处理软件组成
▪轴向力加载装置，通过步进电机驱动丝杠旋转，带动加载杆往复运动，实现轴向力的加卸载操作。
▪围压和反压控制采用体积压强控制器由步进电机带动滚珠丝杠转动推动丝杠螺母，丝杠螺母通过长杆和压力缸中的活塞相连，推动活塞动作，实现控制压力缸及与之相连的压力室中的流体压强的功能，通过电机运动行程和缸体截面积可计算流体体积变化。
▪高精度传感器对试验过程中的流体压强、载荷信息及位移变化进行测量采集并反馈至控制系统。
四、技术特点
1.体积较小，便于安置，但功能强大，采用变形速率/位移/应力控制三种加载模式，可满足使用者各种不同难度的试验控制需求。
2.轴压和围压可分级独立控制，且均配有限位保护装置，运行到设计极限值时，自动停止运行。
3.当传感器测量值超过量程时，控制器有自动保护功能以防止过载。
4.所有试验数据均自动生成文件存储，导入后处理软件后可自动处理生成应力应变等试验数据。
五、技术参数
六、后处理软件
主要功能：对试验输出的位移及荷载数据进行处理和计算，得到相应的轴向应变、径向应变、体积应变及对应的应力应变关系为用户后续整理和筛选数据提供了更多便利
可绘制曲线：偏应力与轴向变形/应变关系曲线偏应力与径向变形/应变关系曲线孔压与轴向应变关系曲线轴向变形/应变与时间关系曲线径向变形/应变与时间关系曲线体积应变与时间关系曲线轴向与径向应变关系曲线轴向力与时间的关系曲线周围压力与时间关系曲线围压与轴向应力关系曲线体积应变与轴向应变关系曲线
七、试验模块
——固结试验模块：等向固结试验、恒围压偏应力固结试验、分级加载固结试验
——常规剪切模块：不固结不排水压缩试验、固结不排水压缩试验、固结排水试验、分级加载压缩试验、恒围压轴向力加卸载试验、恒轴向力围压加卸载试验
——选配试验模块：应力路径试验、蠕变试验
