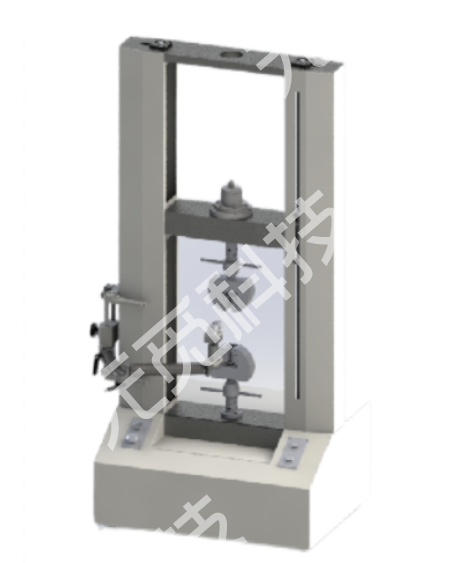

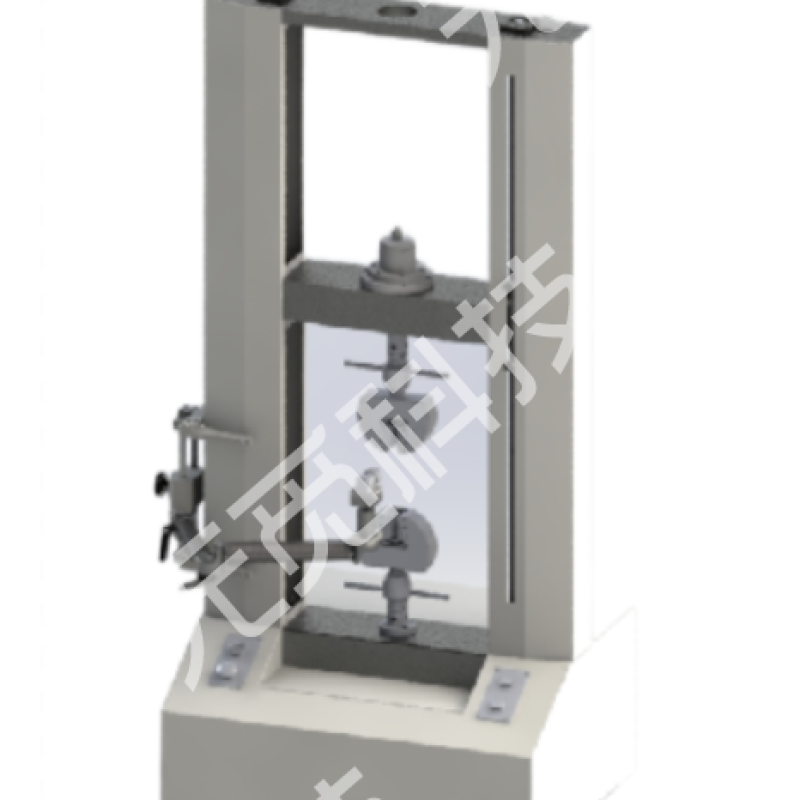

万能材料测试系统
  • 万能材料测试系统
  • 产品介绍
  • 产品图片

一、产品型号:HC-MTS-10

二、功能介绍:采用前后双摄像头图像测量及双量程力传感器,可测量材料局部变形,跟踪测量材料表面变形分布。试样正面采用摄像机拍摄标记块以实现整体变形场测量,背面采用相机阵列的方式,缩小单个相机拍摄视野提高像素当量,以实现对定位点的放大测量,提高测量分辨率和精度,利用数字图像相关法测量视野内的应变场。对各种材料进行拉伸、压缩、弯曲、剪切、撕裂、剥离、低周循环、蠕变等试验。广泛应用于各种非金属、复合材料、医药、食品、木材、纸张、薄膜、橡胶、纺织、航空航天等行业的软材料进行拉伸性能指标的测试。

三、系统参数

(1)主机尺寸:1635*715*600mm

(2)主机重量:低于300kg

(3)电源要求:AC198~240V,50HZ,功率最大2KW,单向三线有地线,5A熔断器×2

(4)环境温度:0℃~40℃

(5)相对湿度:20%~80%无冷凝

(6)结构紧凑、高刚性的双柱负荷框架

四、技术指标

(1)高速率、低振动电机驱动装置

(2)采用高精密滚珠丝杠

(3)轴向加载力量程:0~10kN

(4)双量程串联力传感器测量轴向力

(5)轴向传感器:串联传感器测量(拥有发明专利),可提高测量精度

         大传感器量程:0~10kN    精度:0.1%F.S   分辨率:24位

         小传感器量程:0~0.5kN   精度:0.1%F.S   分辨率:24位

(6)轴向加载速率:0.005~1000mm/min

(7)位移测量:光电编码器测量

(8)位移分辨率:0.001mm

(9)采用图像测量,全场轴向和横向变形同步测量,试样整体测量精度达10微米,局部达微米,实时获取试样表面变形场分布,测试试样是否均质和各向异性,探测试样局部破坏并追踪破坏过程。

(10)横梁位移限位保护、力过载保护、电机过热保护、电压过载保护等

五、图测系统:

万能材料测试系统

万能材料测试系统
