SWCC和导水系数联合测定系统
  • SWCC和导水系数联合测定系统
  • 产品介绍
  • 产品图片

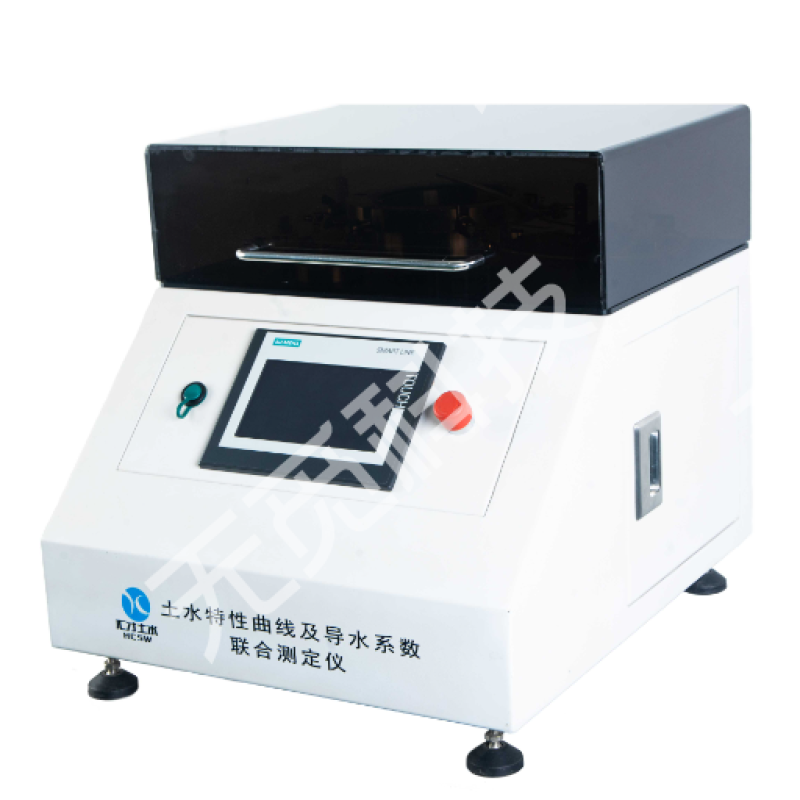

一、产品型号:SWCC和导水系数联合测定系统 HC-SWC

二、产品功能

SWCC和导水系数联合测定系统 HC-SWC 是基于轴平移技术测定土水特性曲线和导水系数,可同时测定瞬态渗透系数,电动气压比例阀控制气压强,可精准测量排水量和给水量。

土水特性曲线测定模块:脱湿过程、吸湿过程、干湿循环过程。导水系数测定模块:分级平均导水系数测定、瞬态导水系数测定、陶土板的饱和渗透系数测定。

三、结构组成

SWCC和导水系数联合测定系统 HC-SWC的硬件包括特制不锈钢压力室、排水称量系统、蒸发补偿系统、气压控制系统、水气管路、触屏显示器和USB接口等。

SWCC和导水系数联合测定系统

四、技术特点

操作简单:土样在整个试验过程中不需要取出压力室,通过电子天平和仪器的显示屏系统就可以得到土样排水的变化情况。

蒸发补偿系统:因为试验时间长,所以需要考虑盛水天平的水分蒸发,仪器设置了对照组。数据处理时,盛水天平的排水量加上对照组的蒸发量可以得到净排水量。

数据准确:通过接在电脑上的U盘可以记录每一时刻的排水量和蒸发量,还可以直接利用U盘记录的数据绘制土水特性曲线,并计算渗透系数。

五、主要技术参数

——进气压力量程:0-900kPa,精度:1%FS,分辨率:1kPa

——称重传感器:0-200g,精度:0.001g,分辨率:0.001g

——蒸发补偿传感器:0-200g,精度:0.001g,分辨率:0.001g

——压强加载速率:0-100kPa/min

——陶土板进气值:500/1500kPa(其他规格可定制)

——压力室耐压值:2MPa

——试样尺寸:φ54.7mm*H20mm(其他尺寸可定制)

六、后处理软件

SWCC和导水系数联合测定系统 HC-SWC使用苏州汇才土水自主研发的土水特性曲线数据后处理程序,可以更加方便快捷高效地导出实验结果并将其可视化处理,可以得到包括“基质吸力-时间”、“基质吸力-饱和度”、“瞬态渗透系数-饱和度”等11种曲线。

SWCC和导水系数联合测定系统SWCC和导水系数联合测定系统
