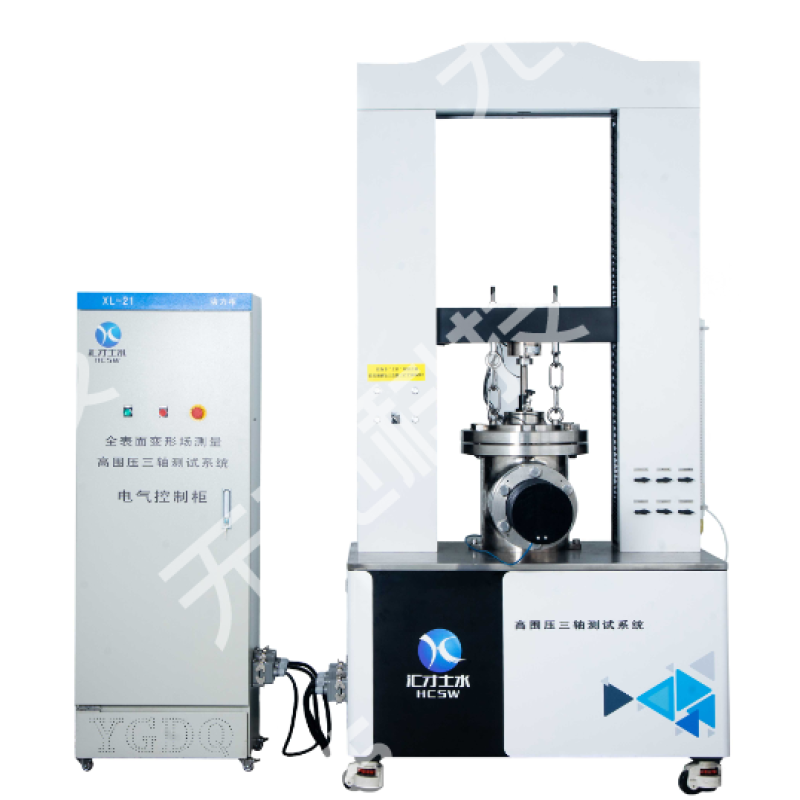

高围压三轴测试系统

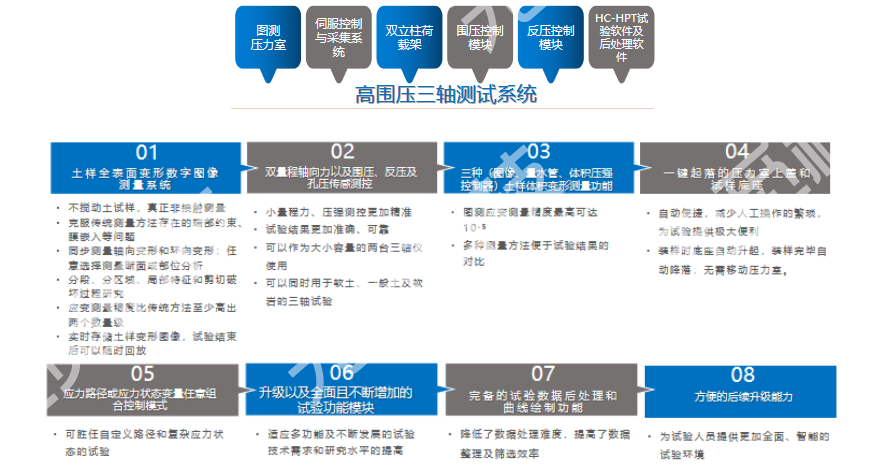

四、功能特点

伺服电机驱动双丝杠同步旋转带动横梁移动加载；变形速率/位移/应力控制加载模；轴压和围压独立分级控制；双量程轴向力传感器（内置小量程，外置大量程）；双量程传感器体积压强控制器；土样表面变形场（分布）数字图像测量；压力室上盖可自动起吊升降；试样底座可自动升降；试样底座可更换；可选配阀门自动控制；非饱和、高低温控制试验功能；更换压力室可以进行300*600大尺寸试样试验；excel格式数据输出和后处理

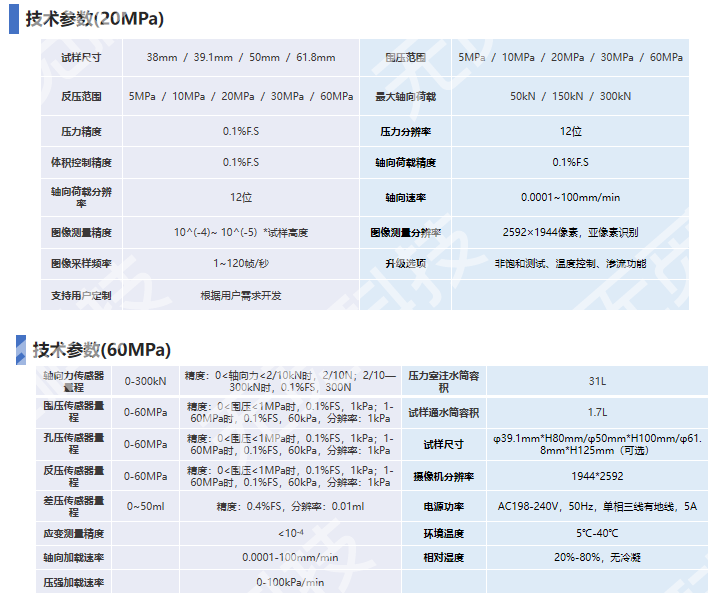

五、主要技术参数（均以标准型为准，量程等均可定制）

六、试验模块

——固结试验模块：恒围压偏应力固结试验、等向固结试验、K0固结试验

——常规剪切模块：不固结不排水剪切试验、固结不排水剪切试验、固结排水剪切试验

——特殊剪切模块：分级加载压缩试验、恒围压的轴向力加卸载试验、恒轴向力的围压加卸载试验、应力路径试验、K0固结不排水压缩试验、K0固结排水压缩试验、蠕变试验

七、可定制规格

——围压：2MPa、6MPa、10MPa、20MPa、30MPa

——轴向力：50kN、100kN、150kN、200kN、300kN

八、采集软件及后处理软件

采集软件

与图像测量技术相融合，可实现UU、CU、CD、等向固结、B-检测、反压饱和、载荷控制试验、围压低频循环试验、轴压低频循环试验、K0 试验、应力路径试验及三轴蠕变等饱和土试验，还可实现基质吸力控制、土水特性曲线及分级控制应力状态变量等非饱和土试验 。实现试验模块的智能控制，可实时显示试样的变形状态。

后处理软件

试验结果输出：轴向力、围压和孔隙水压强的时间过程试样整体轴向变形的时间过程试样整体径向变形的时间过程试样整体体积变化的时间过程试样整体轴向应变的时间过程试样整体平均径向应变的时间过程试样全表面每一节点轴向变形的时间过程试样全表面每一节点轴向应变的时间过程试样全表面每一节点径向变形的时间过程试样全表面每一节点径向应变的时间过程试样全表面每一节点剪应变的时间过程试样全表面每一节点体积应变的时间过程

试验曲线输出：偏应力与轴向变形/应变关系曲线偏应力与径向变形/应变关系曲线孔压与轴向应变关系曲线轴向变形/应变与时间关系曲线径向变形/应变与时间关系曲线体积应变与时间关系曲线轴向与径向应变关系曲线轴向力与时间的关系曲线周围压力与时间关系曲线围压与轴向应力关系曲线体积应变与轴向应变关系曲线
