流体力学基础量测实验-伯努利方程综合实验仪
在线咨询- 产品介绍

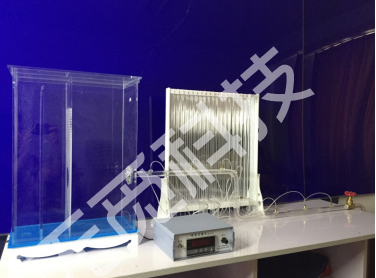

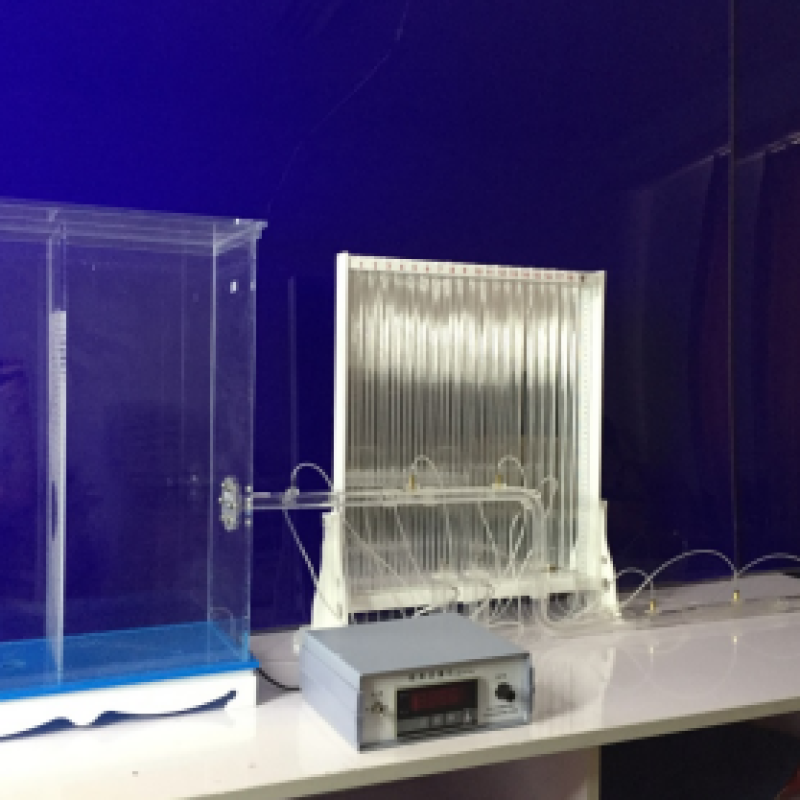

- 产品图片
[仪器功能]
1．用于实验分析研究管流总水头与测压管水头的沿程变化规律及位能、压能、动能，损失能之间的转换关系。
2．验证流体恒定总流的能量方程。
3．能量方程适用性分析。
4．验证等Re数下达西公式。
5．验证局部水头损失公式。
6．展示断面平均流速与点流速之间关系。
7．文丘里流量计应用机理及实践。
[技术特点]
1．恒压供水箱和实验管道用全透明有机玻璃精制而成。实验管道为变管径与变管轴线高程，强化了位能、压能、动能之间能量转换的直观效果。
2．测压点的布设优化组合，并增设了毕托管测总压装置，可直观显示测压管水头和总水头的变化规律。
3．各选了一个均匀流和急变流(弯管)断面，分别布设有不同高度的两个测压点，可供动水压强分布规律的实验。
4．用有机玻璃管精制而成的组合式多管测压计．并配有移动标尺，精美，耐用，测量方便。
5．全新设计实验方案，引入能量方程适用条件分析、断面压力分布规律、沿程水头损失问题、局部水头损失问题、毕托管测速问题、文丘里流量计分析等问题，贯穿流体力学课程教学全程，属综合性实验装置。
[技术参数]
- 变高程、变管径有机玻璃实验管道，设置18测点，其中静压测点12组、全压测点6组，全压测点配套全断面压力扫描毕托管。
- 实时数显1级精度流量仪，配置进口0.5级精密传感器，定压恒定水位调压筒。
自循环供水系统：有机玻璃蓄水箱与恒压供水器，动力采用抗腐蚀ABS全封闭防水绝缘安全外壳水泵，功率40W,扬程2m。
- 测压系统：19管测压计，带滑尺与校准镜面。
- 配套实验台：尺寸1500mm×550mm×800mm 。
- 提供实验报告测试样本。
