流体力学基础量测实验-局部水头损失实验仪
在线咨询- 产品介绍

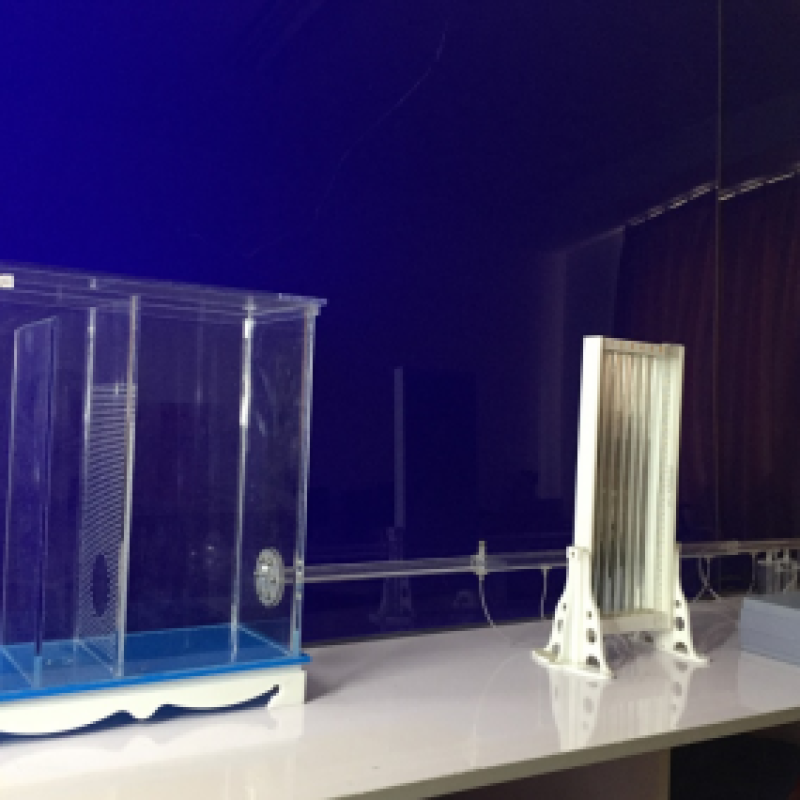

- 产品图片
[仪器功能]
1.用于训练三点法、四点法测量局部水头损失与局部阻力系数的技能。
2.验证圆管突扩局部阻力系数的包达公式和突缩局部阻力系数的经验公式。
3.可供局部水头损失的机理分析和突扩与突缩局部水头损失大小关系的比较实验等多项定性与定量实验。
[技特点]
1.恒压供水箱和实验管道用透明有机玻璃精制而成。在实验管段上的测压点,突扩段按三点法布置,突缩段按四点法布置。
2.由单管式有机玻璃测压管精制而成的测压计上配有移动标尺,美观,耐用,量测方便。
[技术参数]
- 有机玻璃局部阻力实验管道。
- 实时数显1级精度流量仪,配置进口5级精密传感器,定压恒定水位调压筒。
自循环供水系统:有机玻璃蓄水箱与恒压供水器,动力采用抗腐蚀ABS全封闭防水绝缘安全外壳水泵,功率28W,扬程2m。
- 测压系统:6路测压计,带滑尺与校准镜面。
- 配套实验台:尺寸1500mm×550 mm×800mm。
- 配套教材:与国内常规流体力学实验教材同步,CAI人机交互式虚拟实验软件,数据处理制表软件等。
- 提供实验报告测试样本。
