光纤光栅钢筋测力计
  • 光纤光栅钢筋测力计
  • 产品介绍
  • 产品图片

1.1 概述:
ZX-FBG-GS01系列光纤光栅钢筋计主要用来监测混凝土或其它结构中的钢筋或锚杆的应力,例如:隧道巷道、桩基钢筋应力、混凝土桩以及芯墙。ZX-FBG-GS01钢筋计构成是由螺纹钢或者圆钢在其中心轴线钻孔内安装一个光纤光栅应变计。使用智性科技南通有限公司提供的光纤光栅分析仪可远程读取钢筋或锚杆的荷载或应力读数。

1.2 产品原理:
光纤光栅钢筋计构造:

光纤光栅钢筋测力计
ZX-FBG-GS01 结构(长约 600mm)

光纤光栅式钢筋计的敏感单元是光纤光栅微型应变计,当钢筋受到拉力或张力时,该力作用在光纤光栅微型应变计上,改变光纤光栅微型应变计所受的张力,使得微型应变计随张力变化而变化,由于张力的变化,从而改变微型应变计的波长变化,即可使用公司的光纤光栅分析仪测得数据。

二、主要技术参数:
1. 中心波长:1528~1568nm
2. 测量范围:210MPa、300MPa或400MPa
3. 温度范围:-30℃~+80℃
4. 水压力范围:0~2MPa
5. 测量精度:±1%F.S
6. 钢筋直径:用户自定义
7. 安装方式:焊接/姊妹杆
8. 封装材质:螺纹钢、圆钢
9. 连接方式:FC/APC

三、安装步骤:
ZX-FBG-GS01 型光纤光栅钢筋计焊接在两段钢筋端面之间,我们俗称(对焊或者搭焊)。它是设计用于焊接在钢筋混凝土结构的待测
钢筋断面之间。如下图:

光纤光栅钢筋测力计
3.1 初始检验:
首先:在使用钢筋计前,务必要对钢筋计进行测读,确保传感器完好。
其次:在使用仪器时,请勿拉扯光缆或用光缆提钢筋计。在使用时,应确保钢筋计都配有一张率定表,如果没有率定表,请向智性科技南通有限公司市场部索要。此率定表是钢筋计无荷载时的读数。
备注:在安装完毕以后,初始读数非常重要,所以请将初始数据保管好。当安装应变计时,一定要注明所有传感器的位置和编号,在进行数据处理时,对于提供正确的率定系数和决定应力特性是非常必要的。

3.2 传感器安装:

3.2.1 对焊或搭焊
我们知道现场要使用对焊或搭焊时,务必确保钢筋计直径大小、长短是否和待测钢筋一致。ZX-FBG-GS01 钢筋计本身对引线的保护非常到位,但是为了避免施工损坏钢筋计,在对焊时,要注意保护光纤光栅微型应变计,在对焊两端时,确保浇凉水或用湿毛巾给其焊接部位降温。

3.2.2 钢筋计引线保护以及引线走线方式

光纤光栅钢筋测力计光纤光栅钢筋测力计光纤光栅钢筋测力计

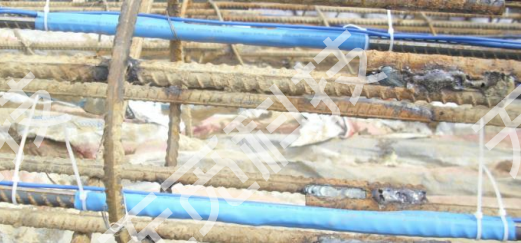

钢筋计焊接完毕以后,要确保光缆沿着钢筋走线,请勿横穿钢筋笼走线。为韵公司的钢筋计可以使用不同波长的光纤光栅微型应变计做成不同波长的钢筋计。不同波长的钢筋计可以串联。用尼龙扎线每隔 1 米绑扎好,避免用铁丝绑扎线固定光缆,因为光缆可能因此受到损伤。

光纤光栅钢筋测力计光纤光栅钢筋测力计
