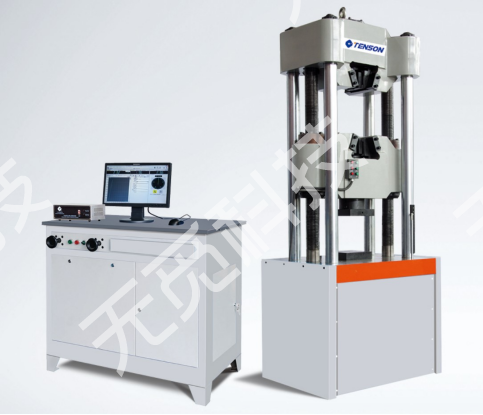

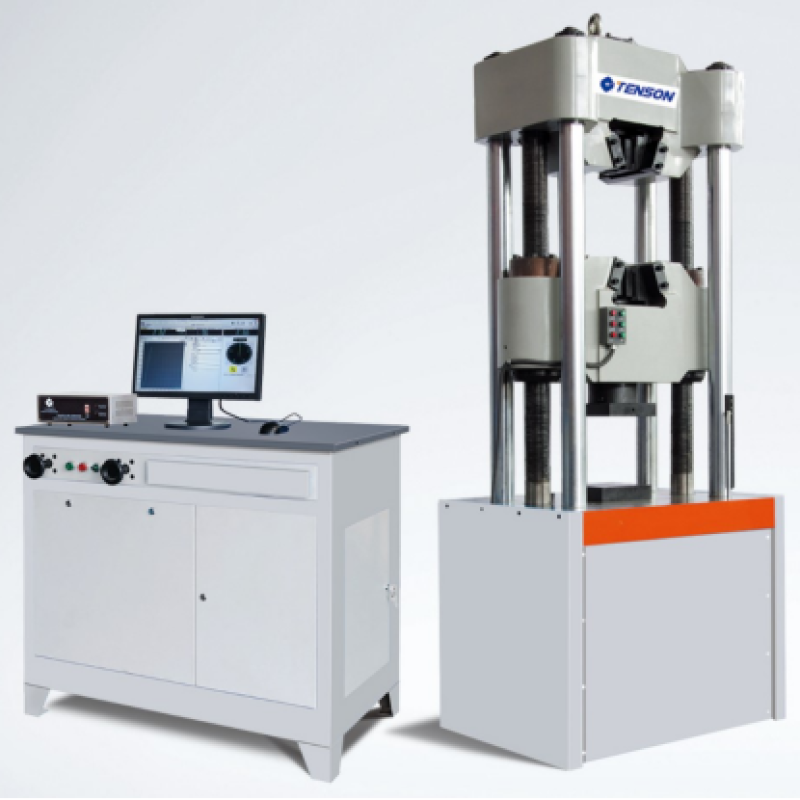

WAW-1000B微机控制电液伺服万能试验机采用双空间、油缸下置式结构。其中试台与下横梁之间为压缩空间,可实现对试样的压缩、弯曲、剪切等试验;下横梁与上横梁之间为拉伸空间,主要进行对试样的拉伸试验。试验空间通过丝杠旋转带动下横梁上下移动来自动调整。由电气控制器、比例阀、负荷传感器、位移传感器、引伸计与计算机共同组成的闭环控制系统,可自动精确地控制试验过程,并自动测量试验力、位移、变形等试验参数。
该试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验;可实现等速率加荷、等速率变形、等速率位移等试验,并可在一次试验中实现力、变形、位移三段控制,各控制之间可平滑切换。软件可以自动求取ReH (上屈服强度)、ReL(下屈服强度)、Rp0.2(规定非比例延伸强度)、Rt0.5(规定总延伸强度)、Rm(抗拉强度)、E(弹性模量)等参数。
用户可另外配置夹具来完成其它标准规定的试验。
配套混凝土锚栓拉拔试验工装,工装最大承载力100吨,适用于不同尺寸的混凝土试块,配合试验机液压夹具,方便完成混凝土锚栓拉拔试验。

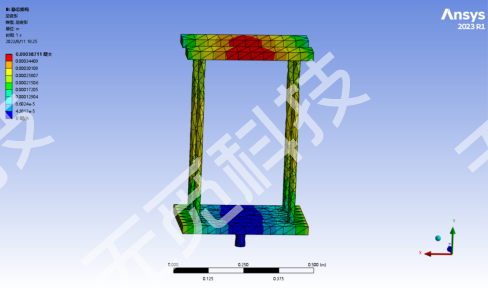

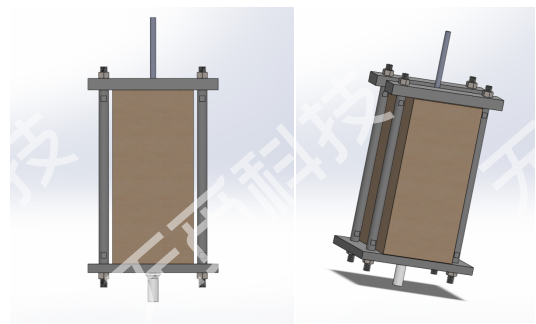

图2-1 混凝土锚栓拉拔试验工装设计图

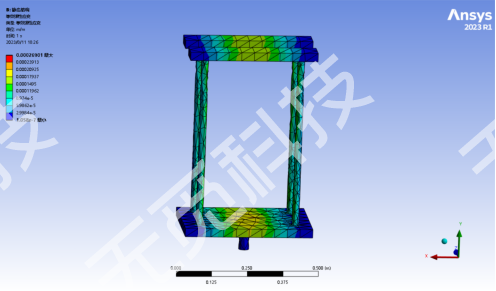

图2-2 混凝土锚栓拉拔试验工装设计图
计算机与测控系统采集试验数据并发送控制指令,能自动控制试验过程和自动求出试验结果,并由微机屏幕实时显示试验曲线和试验结果,由打印机打印试验报告和试验曲线。系统具有复位功能,试验结束后,加载油缸活塞可自动或手动返回初始位置。
- GB/T 2611 《试验机通用技术要求》
- GB/T 16826 《电液伺服万能试验机》
- JJG 1063 《电液伺服万能试验机》
- GB/T 228.1 《金属材料拉伸试验第1部分:室温试验方法》
注:所引用的标准均为出版日时生效的最新标准。
- 最大试验力:1000kN;
- 主机参数:六柱式(四立柱、二丝杠)
- 试验机等级:5级
- 试验力测量范围:1%—100%FS
- 试验力示值相对误差:±0.5%
- 试验力分辨力:满量程的1/1000000(全程不变,不分档),采样频率1000HZ并具有第三方校准证书
- 位移测量分辨力:01mm
- 变形测量范围:1%—100%FS
- 变形示值相对误差:±0.5%
- 变形测量分辨力:0.01mm
- 试验力加载速率范围:05%-5%FS/s
- 夹紧方式:液压夹紧(内置)
- 拉伸钳口间最大距离1250mm
- 最大压缩空间900mm
- 立柱间有效距离550mm
- 活塞最大行程φ250mm
- 圆试样夹持范围:Φ13-Φ26、Φ26-Φ40(可增配Φ40-Φ55)
- 扁试样夹持厚度:0-20mm(可增配20-40mm)
- 主机尺寸:960×610×2500
- 油源控制:微机控制和手动双控制试验
- 主机重量约2500kg
- 油源重量约260kg
- 电源:380V~50HZ三相五线制
- 配备安全防护罩。
- 配套混凝土锚栓拉拔工装。
- 试验机厂家具有9001质量管理体系认证,环境管理体系认证,职业健康管理体系认证,知识产权管理体系认证,售后服务管理体系认证,CE认证,软件著作权和控制器系统著作权证书
- 提供万能试验机≥3200小时的MTBF试验第三方检测报告证明材料。故障率测试,稳定性3200小时内无故障
